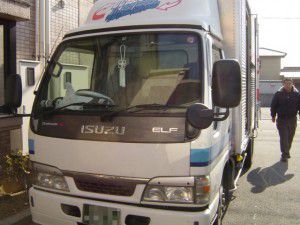

エルフ2tの箱形にバックカメラとバックカメラ用のルームミラー型リアモニターの取付です。
全商品持込で取付を行いましたが動作チェックからものの数時間で映らなくなったとの連絡をいただきました。
再度商品を返品交換して後日部品の取り替えを行うつもりです。

いすゞ エルフ バックカメラの設置・取付 位置決めまずはカメラの位置決めから…
カメラの位置は洗車機で当たらないためと車高を少しでも高くしないために写真の位置に決定。
視角的にもこの位置がベストなように思えます。
ガムテープでマーキングしドリルとホールソーでカメラのケーブルを通す穴を開けてしまいます。
勿論やり直しや失敗は許されませんので慎重です。

いすゞ エルフ バックカメラの設置・取付 カメラケーブル配線ケーブルを箱の外に這わす案も考えましたが箱内に穴等あけても構わないと言う事でしたので箱内に通す事にしました。
箱内を這い回るケーブルは電源線と映像線です。
出口は床に穴をあけそこからエンジンルームを通りキャビン内に…

いすゞ エルフ バックカメラの設置・取付 カメラケーブル配線いすゞ エルフ バックカメラの設置・取付 カメラケーブル配線

キャビンへの道もこのクラスだとサービスホールが見つからないために助手席足下にホールソーで穴を開けて引き込みます。
この手の作業は作業内容自体は簡単ですがやり直しのきかない作業を行うにあたっては入念な下準備と完成のイメージが大切です。
また大物(トラック)と言う事もあり移動範囲も大きく穴を開ける作業でさえ鉄板が分厚いため力もいるし時間がかかってしまいます。

いすゞ エルフ バックカメラの設置・取付いすゞ エルフ バックカメラの設置・取付 ミラーモニター

まぁ無事完成してこの時点ではやや映像が暗いながらもばっちり映っていたのですが…
数分後ノイズがはしり映らなくなったとの電話連絡…
モニター等の電源は入っているため電源線のショートではなさそうです。

いすゞ エルフ バックカメラの設置・取付 ミラーモニター
この作業をしたのが11月中旬です。そして本日再度お車を拝見する事になっています。
結果等はまた後日改めて報告いたします。
