三菱 アイ [i] にパイオニアの楽ナビ AVIC-HRZ09の取付です。

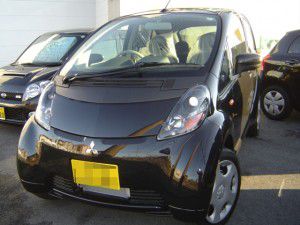

三菱 アイ [i]にパイオニア 楽ナビ AVIC-HRZ09 の取付 1新古車の登録抹消車…すなわち新車でオーディオレスです。
子供の頃…21世紀の車を夢見てた頃空中に張り巡らされたパイプの中を走っていた車はまさにこんな感じの車でした。

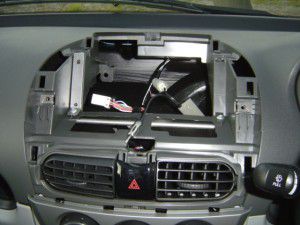

三菱 アイ [i]にパイオニア 楽ナビ AVIC-HRZ09 の取付 2フロントパネルを外した状態
「無い…」
純正のオーディオ金具がありません。
新車でオーディオレスを注文した場合は注意が必要です。
一部車種はオーディオの設置用金具がついてません。
市販のパネルキットに同梱されている車種もあるのですがほとんどのパネルキットも純正のオーディオ金具を再利用しますので購入を検討されている方はご注意を…

今回は業者さんのため後日金具はつけるから配線だけ済ませてとの事なので作業再開です。

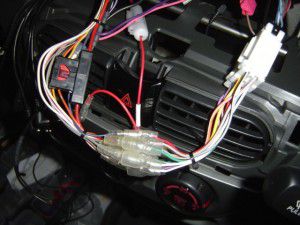

三菱 アイ [i]にパイオニア 楽ナビ AVIC-HRZ09 の取付 3先ほど外した楽ナビ AVIC-HRZ09は電源カプラーが日産車専用カプラー仕様だったために配線を全部ギボシ仕様にしなくてはいけません。
線色も全く違うので配線図を見ながらギボシのオス、メスをつけていき三菱車用キットに配線します。

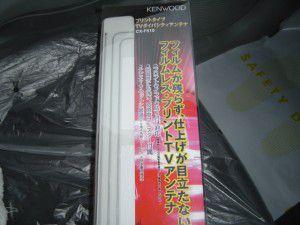

三菱 アイ [i]にパイオニア 楽ナビ AVIC-HRZ09 の取付 4アナログフィルムアンテナは汎用のこちらを今回は使います。
ケンウッド CX-F510
日曜日の急な依頼であったためにパイオニア純正のフィルムアンテナは入手出来ず在庫もありませんので…

このアンテナはエレメント部分しか残らないので装着後の見た目は良いのですがブースターを挟んでアンテナケーブルが全て一体になっているため装着は非常にしづらいです。
ケーブル自体も各々長いため束ねてもかなりかさばります。

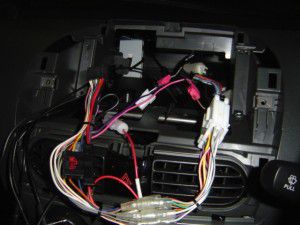

三菱 アイ [i]にパイオニア 楽ナビ AVIC-HRZ09 の取付 5一通りの配線が終わったところです。
この三菱 アイは14pinコネクターを採用してます。
三菱14pin配線キットと枠がセットになったAVパネルキットが必要になります。

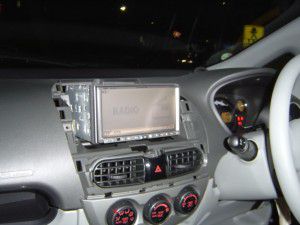

三菱 アイ [i]にパイオニア 楽ナビ AVIC-HRZ09 の取付 6設置完了。
前述の通り金具が無いのでテストはこの状態で行います。

音が鳴らない…

ぴっともうんともすんとも音が出ません。
とりあえず配線を確認します。
ライブサウンドシステム付車等は車にアンプを搭載しておりそのアンプをリモートオンしなければ音が鳴りません。
それか??
でもオーディオレス車にそんなのがついてるわけ無いし…

で、フロントドアに目をやりスピーカーの部分をのぞき込むと

スピーカー付いて無いやん…

そうです三菱 アイ オーディオレス車にはスピーカーすら付いていませんでした…

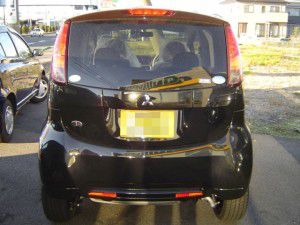

三菱 アイ [i]にパイオニア 楽ナビ AVIC-HRZ09 の取付 完了ぷっぷ~未来の車は骨伝導方式スピーカー採用でした。
パイプの中走るもんねぇ…

ちゃんとした完成写真は後日撮れたら撮影してアップします。
