今日は風がきつくかなり寒かったですが風邪はひいていませんか?

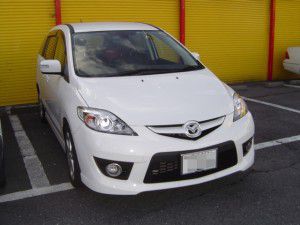

マツダ プレマシー=MAZDA PREMACY=[DBA-CREW] 平成19年式にパナソニック製バックカメラCY-RC50D/KDの取付マツダ プレマシー=MAZDA PREMACY=[DBA-CREW] 平成19年式にパナソニック製バックカメラCY-RC50D/KDの取付です。

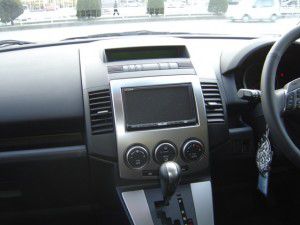

マツダ プレマシー=MAZDA PREMACY=[DBA-CREW] 平成19年式にパナソニック製バックカメラCY-RC50D/KDの取付 2カーナビは既にパイオニア製[楽ナビ]AVIC-HRZ008が設置されています。
バックカメラはもちろんパイオニア製でも良いのですが定価ベースでパナソニック製品より割高なので今回はパナソニックCY-RC50D/KDを選択。

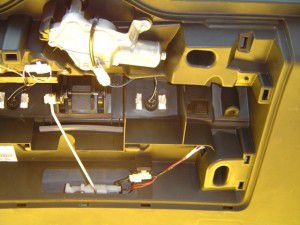

マツダ プレマシー=MAZDA PREMACY=[DBA-CREW] 平成19年式にパナソニック製バックカメラCY-RC50D/KDの取付 3まずはバックカメラの取付です。
MPV・プレマシー共にこの部分しか外すことが出来ません。

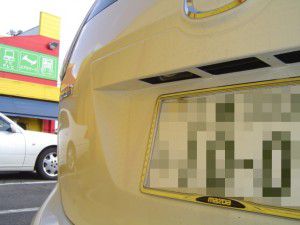

マツダ プレマシー=MAZDA PREMACY=[DBA-CREW] 平成19年式にパナソニック製バックカメラCY-RC50D/KDの取付 4通常は加工する場合バックプレート等を分解してカットするのですがMPV・プレマシーはこの部分もボディーと一体なのでかなり辛い体勢での作業となります。
失敗したらテールゲート全交換なので…
まずは完全に養生をします。

このバックカメラ(CY-RC50D/KD)は小型です。
小型過ぎるのでこのまま設置したら完全にボディー内にカメラが入ってしまいますので今回はアルミ板でステーを作製。
固定した後は水が入らないように防水加工をしておきます。

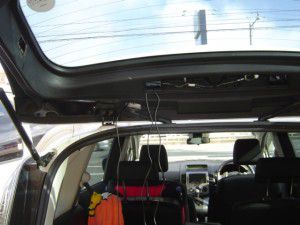

マツダ プレマシー=MAZDA PREMACY=[DBA-CREW] 平成19年式にパナソニック製バックカメラCY-RC50D/KDの取付 5配線も通常は内張りを外せば良いのですが内張も一体なので「窓枠」の中を通します。簡単そうですがそう簡単には通りませんよ。

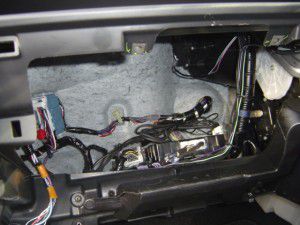

マツダ プレマシー=MAZDA PREMACY=[DBA-CREW] 平成19年式にパナソニック製バックカメラCY-RC50D/KDの取付 6カメラコントローラーを設置後、長めの配線はグローブボックス奥にしまいます。
リバースの配線(カメラ電源)もここから拝借…

後はカーナビ本体に配線をまわして終了。

マツダ プレマシー バックカメラ=パナソニックCY-RC50D/KDの取付
マツダ プレマシー=MAZDA PREMACY=[DBA-CREW] 平成19年式にパナソニック製バックカメラCY-RC50D/KDの取付完了 1
マツダ プレマシー=MAZDA PREMACY=[DBA-CREW] 平成19年式にパナソニック製バックカメラCY-RC50D/KDの取付完了 2
マツダ プレマシー=MAZDA PREMACY=[DBA-CREW] 平成19年式にパナソニック製バックカメラCY-RC50D/KDの取付完了 3
取付状態はこんな感じです。
純正と同位置なので違和感はありません。

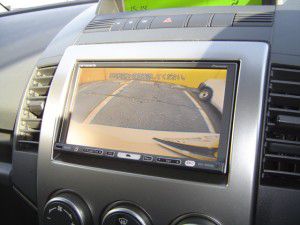

プレマシー MPV バックカメラからの映像バックカメラの映像

カーナビ本体の脱着が必要なためカーナビと同時に設置するより多少割高にはなりますがバックカメラ(リアビューカメラ)の後付(追加)だけでももちろん作業は行います。
ミニバンはもちろん小型車両でもバックカメラは便利で安全です。

あなたの愛車にもバックカメラいかが?

三重県津市より出張でお伺いします…
