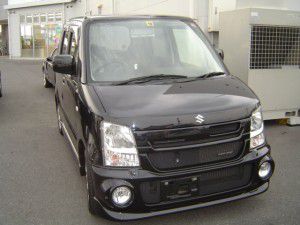

スズキワゴンR 18年式[MH21S]に三菱電機カーナビの設置
作業車両:スズキ ワゴンR(SUZUKI WAGON R) 平成18年式 型式MH21S
作業内容:純正カーステレオからカーナビの設置
設置カーナビ:三菱電機 NR-HZ750CD-DTV
必要部品:2DINインストールキット 日東工業 NKK-S68D

スズキワゴンR [MH21S]に三菱電機カーナビの設置いつもと違う書き方ですがゴーストライターではございません。スズキ ワゴンRに三菱電機 NR-HZ750CD-DTVの設置を行いました。

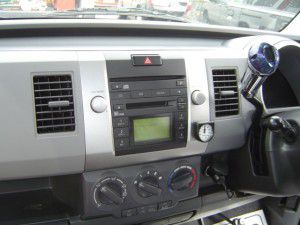

ワゴンR 純正オーディオ 異形オーディオこの年式のワゴンR純正オーディオはパネル一体型のいわゆる異形オーディオ
汎用2DINの市販カーナビ等はこのままでは設置出来ません。

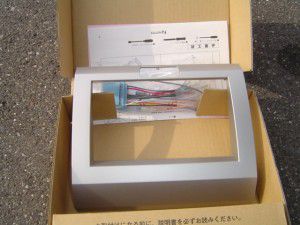

日東工業 NKK-S68D ワゴンR用異形オーディオの為2DINオーディオインストールキットを使用します。
日東工業 NKK-S68D
ワゴンRの17年以降
型式MH21SとMH22Sに対応

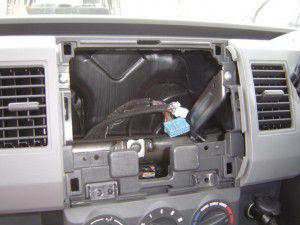

ワゴンRのオーディオ分解オーディオを取り外します。

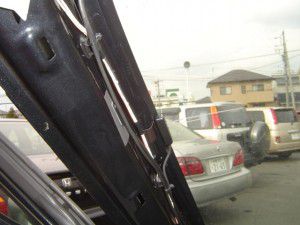

地デジ用 フィルムアンテナ ワゴンRに設置久々にフィルムアンテナの写真です。
今回も左右の地デジアンテナとFM-VICS用のアンテナの軽3枚を貼り付けましたがケーブルは全て助手席側に通します。

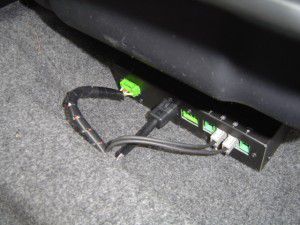

地デジチューナーを設置したワゴンR助手席下地デジチューナーは助手席下に設置。
スペースがあるので余裕です。

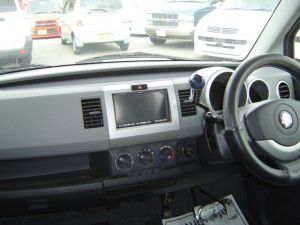

ワゴンR 18年式 MH21S カーナビ設置例って事でカーナビ取付の出来上がり!
枠が奥まっているためにカーナビ下部操作ボタンが少し押し辛いです。オープン時に干渉したりはしませんが…

三菱電機製カーナビNR-HZ750CD-DTVをワゴンRに設置三菱電気製カーナビの地図表示画面です。
このNR-HZ750CD-DTVは何台か取付・設置していますがもうメーカー在庫はほとんど無いのでしょうか?
取扱店舗数がかなり少ない見たいですね。

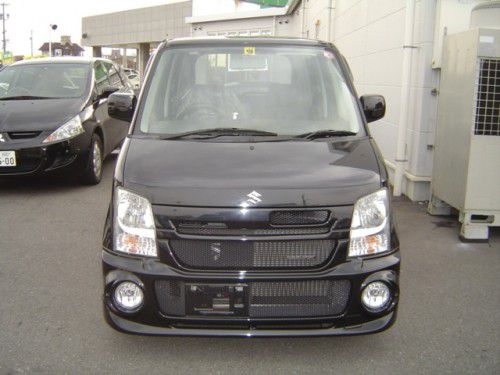

車にナンバープレートがついていませんが納車前なので未登録なだけです…
そう言えば今日作業に向かう途中の信号待ちで隣にナンバー4桁が私と同じ車が横に並びましたね。
ただそれだけなんですがネ…
