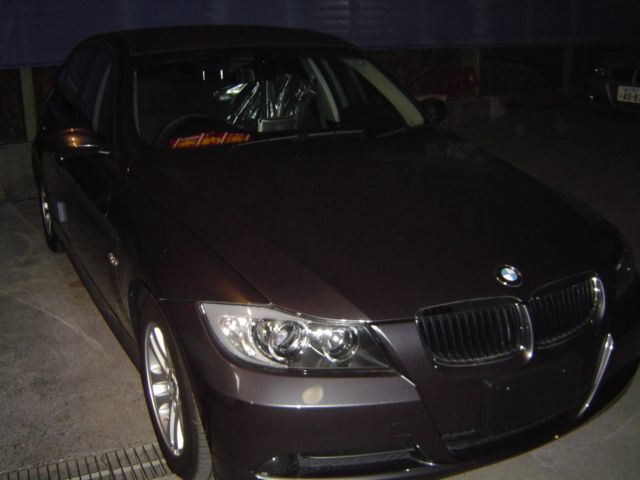

BMW 3シリーズ E90 ソニー製HDDカーナビ NV-XYZ777の取付BMW 3シリーズ E90にソニー製HDDカーナビ NV-XYZ777の取付です。
今回は同車種で2台の異なるナビを設置しますので写真は少なめです…
お世話になっている桑名市の輸入車専門店からのご依頼です。

1台目はオンダッシュのNV-XYZ77の本体をトランクルームに設置してカーナビからのAUXアウトをセンターコンソール内の外部入力に接続します。
今回設置するカーナビはNV-XYZ777の中古品となりユーザーさんの乗り換えのため前の車よりの移設です。
必要部品は全てユーザーさんが用意していてくれました

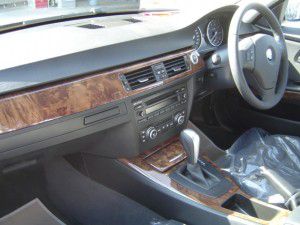

BMW E90 純正オーディオパネル設置前のBMWの美しいフロントパネル。
ウッドパネルを加工してスマートモニターキットを使いオンダッシュモニターを設置します。
ステー部分とモニターケーブル部分を切削加工します。

CANバスアダプターを使用しますがE90は利用しなくてもカーナビの設置は可能です。
但し工賃は高くなります。
今回はトランクルームに本体を設置するのでCANバスアダプターもトランクに設置しました。

BMW E90 トランク内にカーナビ本体の設置 設置前設置前のトランクルーム。
上から本体をつり下げます。

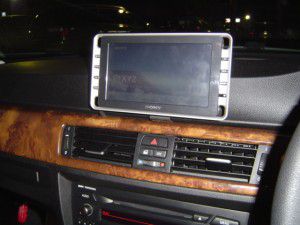

BMW E90オンダッシュモニター設置って事でBMW E90 オンダッシュモニター完成写真
中古なので指紋がベタベタですが綺麗に拭いて仕上げました

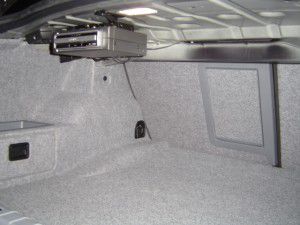

BMW E90カーナビ本体をトランクルームに設置こちらがカーナビ本体をトランクルームに本体をつり下げた状態

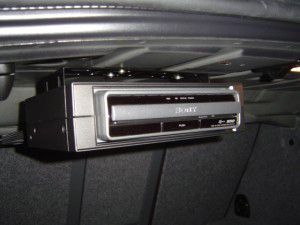

イクリプスKU-1041Bを使用してカーナビ本体を吊り下げつり下げにはイクリプス KU-1041Bを利用して設置しました。
見た目が非常にシンプルになります。

2台目は次のエントリーでご案内します。
