今回は伊勢を超え志摩方面までの出張作業です。
新車架装をネッツトヨタで行います。日が強く予想に反して暖かかったですね。

トヨタ ウィッシュにトヨタ純正カーナビとバックカメラ・ステアリング舵角センサーの設置・取付車は納車前なので当然-21年式-のトヨタ ウィッシュ[WISH]

トヨタ純正カーナビゲーションシステム設置する純正部品
08545-00Q20 TV MONITOR ASSY
08634-00230 BACK MONITOR SYSTEM
08695-00550 カメラフィッテイングキット
08544-00580 TV ANTENNA ASSY

WISH オーディオレス設置作業前はオーディオレスなので丁寧にふたがされています。
トヨタ車はほぼオーディオレスだとこの状態なのでオーディオブラケットは別途用意する必要はありません。

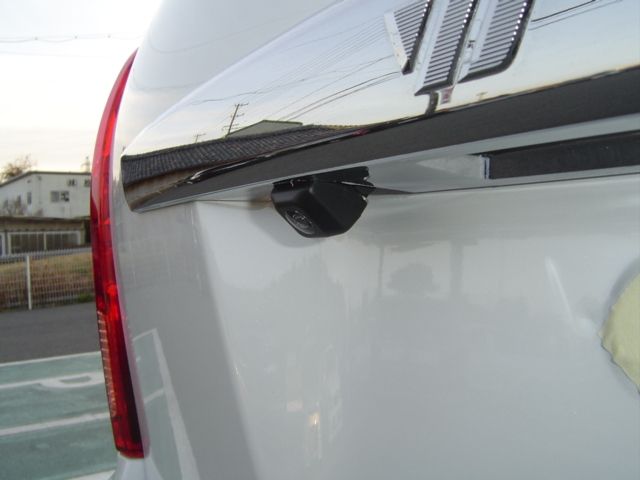

WISH バックカメラ設置新車架装なのでバックカメラは当然純正の位置に設置します。
リアパネルは全て外します。

WISH バックカメラ設置2舵角センサーを取り付けるので角度も重要になります。
新車に穴を空けるのはためらってはいけません…

WISH リア地デジアンテナ地デジチューナー内蔵の本体ですがこの機種はフロント2枚、リア2枚の4chですのでリアにもアンテナを貼り付けます。

オーディオパネル内に必要配線を集結させ余分なケーブルはパネル内ではなく他の広いスペースに分散して束ねます。

トヨタ WISH(ウィッシュ) ステアリング舵角センサーの交換・取付1舵角センサーの取付はステアリングを外して行います。
エアバッグとホーンを取り外してしまい、

トヨタ WISH(ウィッシュ) ステアリング舵角センサーの交換・取付2中央のナットを外しハンドルを引き抜くのですが固いしコツがいるのです。

トヨタ WISH(ウィッシュ) ステアリング舵角センサーの交換・取付3舵角センサーを内部に装着して配線コネクターをすべて差し込みオーディオパネル内に配線をまわす。
電源はIG電源と常時電源。

WISH トヨタ純正カーナビの設置完了これでウィッシュにトヨタ純正カーナビ取付完成

WISH トヨタ純正カーナビの設置完了せっかくなのでもう一枚。

ステアリングセンサーのガイドライン表示今回はバックカメラにステアリング舵角センサーを取り付けましたがこれを設置して設定を行うとこのようなガイドラインを表示出来ます。

ステアリングセンサーのガイドライン表示ステアリングを切ると切り角に応じてこのように予想進行方向が表示されます。
便利ですね…

ちなみにディーラー架装のカーナビなので「走行中は音声をお楽しみ下さい」仕様です。
このカーナビ本体はTVキットを購入しなくても走行中の操作とテレビ視聴は可能ですね。(大抵は必要無い)

WISH リアビューブーン、ぷっぷ~

せっかく志摩まで行ったのだからこの新車で五ヶ所湾あたりをドライブしたいものですが…
と、思いつつタウンエースでチビチビ帰りました。
