ホンダ オデッセイにサイバーナビの取付を行いました。
今回はアルパイン製の1DIN取付キット(ALPINE オデッセイRB用 KTX-H10DS 及びKTX-H11DS)を使用して取付を行いましたので少々の加工を行っています。

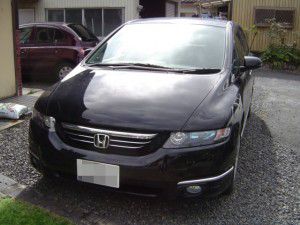

オデッセイにサイバーナビの取付作業車両
ホンダ オデッセイ
HONDA ODYSSEY RB1

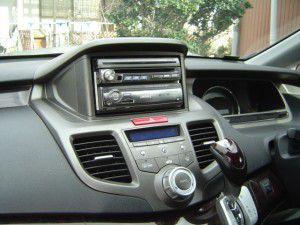

作業前はオデッセイ用2DINオーディオインストールキットを使用して2DIN一体型のカーナビが取り付けされていました。
オデッセイ2DIN取付今回使用するアルパインの1DIN取付キットKTX-H10DSはこの2DIN取付キットを加工して取り付けます。

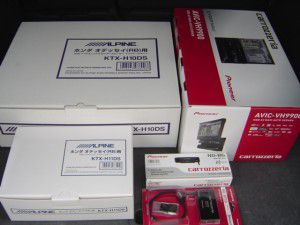

AVIC-VH9900 カロッツェリア設置するカーナビは
カロッツェリア サイバーナビ AVIC-VH9900
パイオニア VICS/ビーコンユニット ND-B6
パイオニア Bluetoothアダプター ND-BT10
ALPINE製取付キット
オデッセイRB用 KTX-H10DS
オデッセイRB用 KTX-H11DS

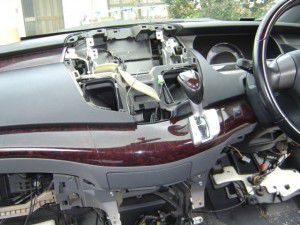

オデッセイ オーディオコンソール分解まずは旧カーナビの取り外しと上部インダッシュモニター部分の加工を行います。
この年式のオデッセイは分解範囲が広範囲となります。

純正カーナビ本体が入る部分にKTX-11DSを使用してサイバーナビの本体部分の取付を行いますがインダッシュモニターとの接続にはRGBの延長ケーブルが必要になりました。
いろいろな経路を試しましたが標準のケーブルでは数センチ足りません。
パイオニア RGB延長ケーブル CD-RGB430よってパイオニア RGB延長ケーブル CD-RGB430を利用します。

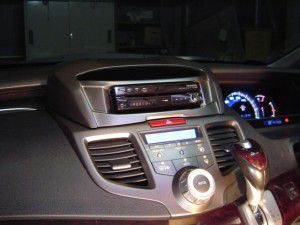

オデッセイにインダッシュモニター サイバーナビインダッシュモニター部分です。
モニタークローズ状態ですが作業前に比べてかなりすっきり収まっています。

オデッセイにインダッシュモニター サイバーナビの取付 モニターオープン横から見たモニターオープンの状態です。
さすが専用設計だけあって違和感もなく綺麗に取り付けできます

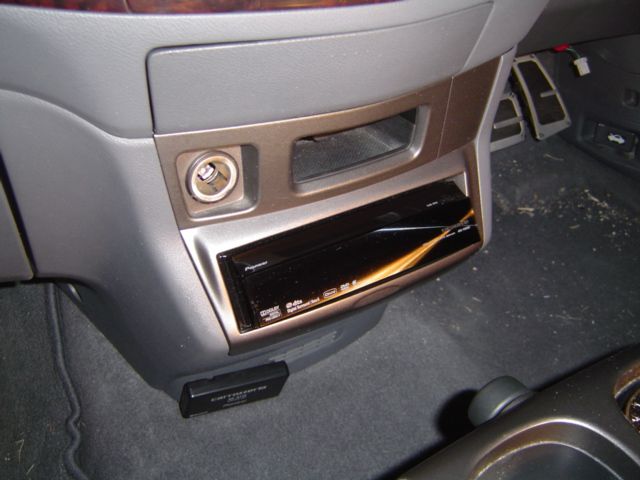

オデッセイにサイバーナビ本体の取付サイバーナビHDD本体部分はこの位置に取り付けます。
DVDやCDのディスクの出し入れを行いますので使い勝手の良い位置だと思います。

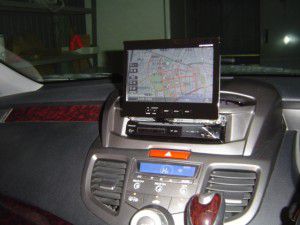

ホンダ オデッセイにサイバーナビ AVIC-VH9900の取付完了以上でホンダ オデッセイにカロッツェリア サイバーナビ AVIC-VH9900の取付は終了です。

このオデッセイにも取り付けましたが私も使っているのが携帯電話とケーブルレスで接続できるBluetoothアダプター ND-BT10
これは非常に便利です。

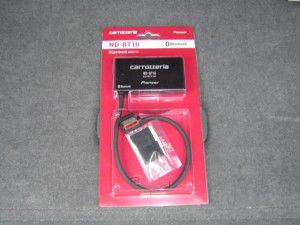

Bluetoothアダプター ND-BT10パイオニア
Bluetoothアダプター ND-BT10
携帯電話を登録することによってハンズフリーで通話できますし音声が非常にクリアです。
煩わしいケーブル接続もいらないのでポケットや鞄の中に携帯を入れたままでも通話できます。
是非おすすめいたします。

今回は取り付けていませんがKTX-H10DSはセンターユニットの取付スペースも確保されていますので簡単にセンタースピーカーを追加できます。
サイバーナビは標準で5.1chの出力がありますから車内をシアターのようにする事も容易ですね!
