ライフ(JC1)にクラリオン製カーナビとバックカメラの取付

ホンダ　ライフ　JC1にカーナビとバックカメラ及びETC車載器の取付を行いました。
別エントリーでHIDシステムの取付も同時に行っています。

取り付けるカーナビはクラリオン製メモリーカーナビ（smoo navi）となります。
バックカメラもクラリオン製をチョイス。

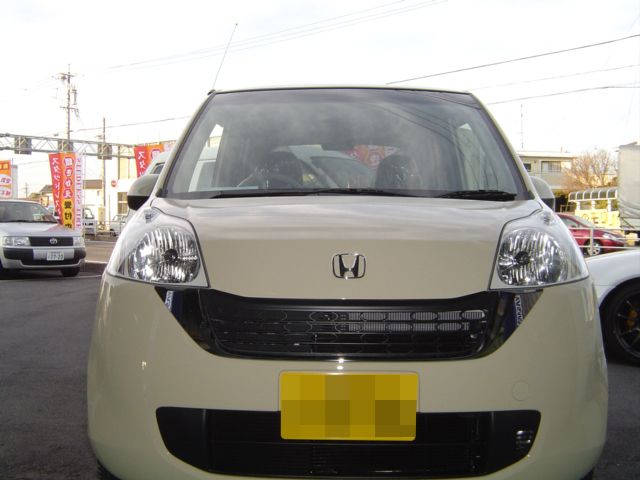

ホンダのライフです。
意図して作っただけあってスマイルフェィスです。
HONDA LIFE (JC1)

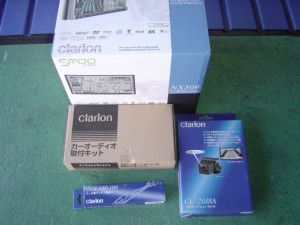

カーナビのご案内
クラリオン　SMOO NAVI NX309
バックカメラ　クラリオン　CC-2018A
ホンダ車用　取付キット
ホンダ車用　アンテナ変換コネクター
ホンダ純正　アンテナ延長ケーブル

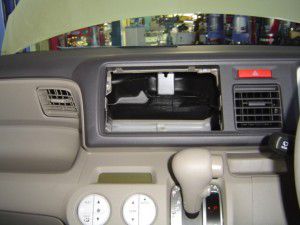

今回は納車直後の車両となりますのでオーディオレス状態です。
ライフのオーディオレス仕様車はオーディオブラケットが標準では付属していません。
この状態で購入される方は必ずホンダ純正のオーディオブラケットを購入して下さい。

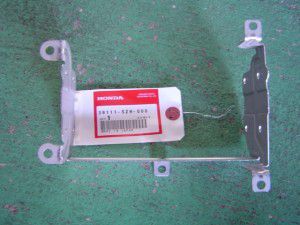

こちらがホンダ純正のライフ用オーディオブラケットとなります。
ホンダ純正品番：　39111-SZH-000
これがないとオーディオやナビの取付が出来ませんよ。

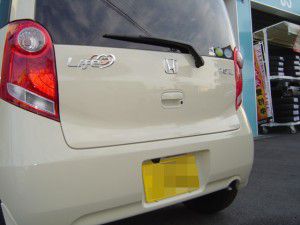

バックカメラの取付です。
ナンバーの上方に取り付けます。

貼り付けているだけでなくバンパーに埋め込んでいますので妙な出っ張りが無くスマートに見えます。
当方カメラの取付には試行錯誤で格好良くをモットーに行ってます。

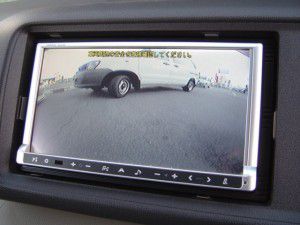

バックカメラからの映像はこのような感じです。
取付位置は低いですが後方視界は問題ないレベルです。

ETC車載器は運転席右側の小物入れ？に設置しました。
すっぽり収まります。

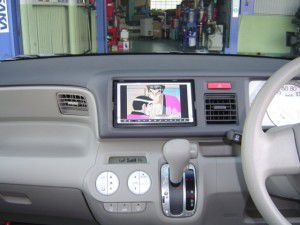

ホンダライフにクラリオン　スムーナビ　NX309の取付完了です。
見やすい位置ですね。

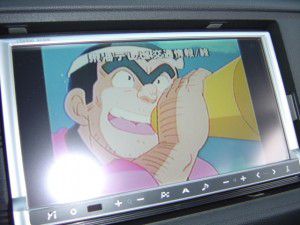

ワンセグチューナーを内蔵していますのでワンセグもご覧の通り。
こちら葛飾区亀有公園前派出所が映っています。
作業を忘れ少し見てしまったのは内緒です。

以上でホンダ　ライフJC1にカーナビとバックカメラ、ETC車載器の取付は終了です。

枠が奥に引っ込みすぎですね？
自分も同じようになったけど
ビスにスペーサーをいれて
枠も前にずらしたらピッタリになりました＼(^o^)／
