BMW 3シリーズ　E91にパナソニック製カーナビとパナソニック製のバックカメラを装着しました。
この型のBMWはリアゲートの分解が結構複雑です。
工賃は通常の2割増っていったところでしょうか…笑

施工車両
BMW 325i　E91
ハッチバックのワゴンタイプ

純正オーディオにオンダッシュカーナビを追加設置です。
音声はAUX端子より外部入力しています。
ナビ型番
パナソニック　DV-155FD

本体はグローブボックスの下に取り付けます。
この車両はこの位置しかないかな？
グローブボックス内は物理的スペースがありません。。

バックカメラはこの位置に取り付けます。
ナンバーネジに取り付けるステーを使います。
バックカメラ　パナソニック　CY-RC51KD

よくBMWは丸いタイプのカメラが付いていますがワタクシはこちらの方が好きですね。
車両カラーにもよりますが…

バックカメラからの映像です。
下部バンパーが映るのはいいのですが上部はかけた感じであまり良くないですね。
角度固定のステーなので仕方ないのですが…
ちなみに加工してかぶらないようにも出来ますが今度はカメラが目立つようになりますのでその辺は妥協点かな？

BMW　3シリーズにパナソニック製カーナビとバックカメラの取付は終了です。
New3シリーズはオンダッシュカーナビがスマートに取り付けることが出来ますよ。

今回はステーを使用しましたが他にも方法はあります。
ただE91のリアゲート部分が一枚物のために穴あけすると元には戻せません。
しかも穴あけは鉄板部分にナリマスので…
工賃も5割増でしょうか…笑

少し前のエントリーで雪の日の出張がありました。
その時に行った作業の報告です。

取付車両
BMW 1シリーズ
BMW 120i E87

このBMW 120i E87にサンヨー製カーナビGorilla NV-SD730DTの取付を行います。
取り付けるにあたって当店で販売している
E87 オンダッシュカーナビ取付ブラケット　DBB-E87Sを利用して取付を行います。

商品の詳細、ご購入は
「BMW E87 オンダッシュカーナビモニターブラケット　DBB-E87S/P」
上記をご参考に。

取付作業前の純正状態です。
このように上面に小物入れがあるタイプのBMW 1シリーズに対応したモニターブラケットとなります。

取り付ける位置にあるパネル等一式を分解します。
隠しビス等あるので割らないように注意です。

電源は車両のACC電源から直接取り出します。
もちろん車内のシガーソケットなど使いませんので配線が見えることは一切ありません。
ゴリラのオプション
外部GPSアンテナ
外部ワンセグアンテナ
以上の部品を取り付けます。
外部GPSアンテナはあったにこしたことは無いでしょうが無くてもGPSの受信はするでしょう。
外部ワンセグアンテナはワンセグTVを見るには必須ですね。
本体のアンテナを伸ばすことは出来ませんので…

以上で取付が完了です。
質感も良く本当に純正のように取付できます。

ご覧のように全く違和感ありませんね。
SDカードスロットも移設しますので利用可能です。

今回はサンヨーのゴリラを利用しましたが同じような感じでパイオニア製のカーナビ　楽ナビにも対応しています。
純正オーディオを活かしながらミュージックサーバーや最新カーナビ、地デジを備え尚かつ純正ルックになる非常におすすめの商品です。

BMWの1シリーズのカーナビ設置に便利なカーナビゲーションモニターブラケットが発売されました。
当店でも販売、設置・施行ももちろん行います。

BMW　1シリーズ[E87]にカーナビの設置を考えておられる場合は是非ご検討下さい。

• ダッシュボード上面小物入れとの交換取り付けにより、純正モニター装備車両のようなインテリアを実現します。
• 116i/120i/120iカブリオレのダッシュボード上面小物入れがある車両に交換取り付けするタイプです。
  ※ダッシュボード上面小物入れの純正固定ビスおよびビス受け金具を使用します。
• パイオニア楽ナビ AVIC-HRV011/022用とサンヨーGorilla NV-SD730DT用の2種類のみ対応。

BMW1シリーズ(E87)用ナビゲーションモニターブラケット
・DBB-E87P
（AVIC-HRV011/022用）

・DBB-E87S
（サンヨーGorilla NV-SD730DT用）

BMW 1シリーズ　E87設置イメージ

楽ナビを設置した状態

車外から見たイメージ

真っ赤なBMWのヘッドライトをハロゲンからHIDシステムに換装しました。
実はこの作業一度目はアダプター不一致で日を改めての再トライの結果です。

今回使用のHIDキットは当店取扱のHID 35W 6000Kです。

HIDに換装する車両は
BMW E46 3シリーズ

昼間ですが純正ハロゲン状態のヘッドライトです。

こちらが純正のH7ハロゲンバルブのユニット
この特殊形状によりHID換装の際にはバルブアダプターが必要になります。

こちらが今回「使わなかった」バルブアダプターです。

今回の車にこのアダプターを使うと突起の位置が違うのと突起を避けたとしてもH7バルブをしっかり固定させることが出来ません。
E46は同じ純正ハロゲンでも前期、後期がありますのでご注意下さい。
どちらが前期でどちらが後期かは現在混合してしまってますので後日整理してお伝えします。

写真中央黒い部分が今回使用したE46用H7アダプターです。
装着前の写真は…ありません。スマン

バラストの設置は悩まなくて良い車と悩む車があります。
このE46は比較的エンジンルーム内にスペースがありました。
バラスト以外にBMWは警告灯のキャンセラーを設置する必要があります。

さてHID換装後の写真です。
このBMW E46はがらりと印象が変わります

トンネル内で撮影してみました。
夜間点灯の写真は後日送っていただきます。

純正ハロゲンからHIDに換装するとどんな車でも印象が変わります。
ただし車種によっては格別変わった印象を受けない車種もあります。
（レンズ側にカットが入っている車種等…）
今回のBMW E46は確実に印象が変わります。
はっきり言ってかなりなります。
実用的にもかなり明るいですしね。
車内でのレベライザーの操作も今までと同じように操作可能です。

対向車への配慮ですが色々な角度から光点を見ましたが問題無いのでは？？
リフレクター式のハロゲンをHIDに換装した場合は注意が必要です。

E46オーナーでまだHID化されていない方は是非お試しになってはいかがでしょうか？

BMWのE90に楽ナビの設置を行いました。
今回組み合わせるTVチューナーは12セグ、いわゆるフルセグチューナーではなくワンセグチューナーを設置しました。

またCANバスアダプターも今回は利用しません。
このE90に関してはCANバスアダプターを使用しなくても設置は可能ですし設置してしまえばCANバスアダプターを使用しているのと全く同様であり不都合が起こる事もありません。
但し作業時に作業工程がかなり増えるために工賃は高くなります。

あと中古ではありますがパナソニックのETC車載器も設置します。

設置車両
BMW　E90　3シリーズ

設置するカーナビ
カーナビ：パイオニア　楽ナビAVIC-HRV011
ワンセグ：パイオニア　GEX-P01DTV
音声アダプター：パイオニア　CD-BR10

音声アダプター(CD-BR10)は楽ナビからの音楽をIP-BUSからRCA端子に変換して出力するものです。
今回の場合はRCAに変換後グローブボックス内の純正オーディオAUX-IN端子に入力します。こうすることによって純正オーディオを活かしたままクリアな音楽を試聴することが出来ます。

設置前のオーディオ周辺
今回もウッドパネルです。

本体はこの位置に設置します。
この車の場合位置的に助手席に同乗するの不便になることはないでしょう。
結構高い位置に設置出来ますので…

トランク等に設置してしまうとCDやDVDの挿入が非常に煩わしい物になってしまいますのでなるべく運転席周りが理想と感じます。

ワンセグチューナーはトランク内に設置してしまいます。
こちらは以後ユーザーさんが触ること無いので隠せる位置がベストです。

ETC車載器は運転席側小物入れの中に設置
小物入れを加工しないと収まりませんが見た目とカード盗難等考えると良い位置ではないでしょうか。

ワンセグチューナーであってもご覧のように綺麗に映ります。
またパイオニア同士ですのでタッチパネルにてコントロール可能です。

すごいピンぼけですが動作状態です。
腕が悪いのかカメラが悪いのか…

無事にBMW E90に楽ナビの設置が終わりました。
オンダッシュであっても違和感なく装着できます。

今回もモニター設置はスマートモニターキットを利用しています。
当店でも販売していますのでご購入の方はお問い合わせ下さい。

バイクのでんき屋さんではなく車のでんき屋さんのつもりでしたが…

少し前についでにとご依頼を受け作業を行っておりましたのでご紹介します。

設置車両
BMW　K1200S
1200ccのモンスターバイクです。

同時にバイク用ETC車載器の取付も行っています。
写真は本体部分への配線です。
自動車とは要領がかなり違います。

HIDのバラストはカウルを外し駆動部分を避けて設置します。
写真はまだかなり途中の部分です。

こちらが純正のハロゲンヘッドライト

交換後はこちら
明らかに明るさが違います。

普段バイクを手がけることはありませんがやはり自動車では意識しないで良いとこを意識しないといけないのが勘が狂いますね…
過剰に意識して時間がかかることかかること…

BMWジャパンが販売するミニクーパーにカロッツェリアのサイバーナビを設置しました。

ミニも色々あるようでこれはミニクーパーSチェックメイトかな？
BMW Mini
かなり格好いいですね…

この車は元々イクリプスのAVN076HDが装着されていました。

まずは旧カーナビの撤去を行います。
カーナビの撤去は別途費用がかかる場合もあります。(基本は有償)

本体は助手席に吊り下げて設置します。

ここで注意するのはサイバーナビをモニター部分と本体を今回のように離れた場所に設置する場合各種延長ケーブルが必要になります。
サイバーナビ[AVIC-VH9900/VH9000]の場合電源の延長とRGBケーブルの延長が必要です。

●フリースペース電源配線キット　AD-F60
対象機種
AVIC-VH9900/H9900/VH9000/H9000/
VH099MDG/VH099G/VH099MD/VH099/
H099/VH009MDG/VH009G/VH009MD/
VH009/H009/H9/H99/H09/H07

●34ピンRGBケーブル（3m）CD-RGB430
対象機種
AVIC-VH9900/VH9000

★AVIC-VH009,AVIC-VH099の場合は加えてデジタルケーブルの延長ケーブルも必要になります。
●電源延長　AD-F60
●RGB延長　CD-RGB230E
●デジタルケーブル延長　CD-D060

今回は電源ケーブルは作ってしまいました。さすがにRGBケーブルは作れないので「CD-RGB430」を使用しています。

インダッシュモニター部のクローズ状態です。
違和感なくフィットしています。

無事にサイバーナビがミニに設置されました。

ちなみにRGB延長ケーブルはサイバーナビの年式により各種種類がありますので購入時にはよく確認して下さい。

月に数台はこのBMWの3シリーズの作業は手がけてますが…

今回は商品の手配の都合もありパイオニアの楽ナビ　AVIC-HRV011に同じくパイオニアの地デジチューナーGEX-P70GTVを組み合わせて設置を行います。
楽ナビの同モデルで地デジチューナー同梱モデルAVIC-HRV022を使えばよいのですが手配が追いつかず。。
但しその分価格は少し安いです。

今回はシルバーのE90です。
色によりイメージがまた違って見えます。

今回取りそろえた商品はこちらです。
パイオニア　楽ナビ　HRV011
パイオニア　地デジチューナー　GEX-P70GTV
パイオニア　IPバス音声出力　CD-BR10
PB製CANバスアダプター2
スマートモニターキット　E90専用

まずはお決まりの設置前のワンショット…
ウッドパネルです。

BMWのウッドパネルはウッドパネル調ではありません。
スマートモニターの設置とケーブル穴を開けるためにこのパネルを加工するのですがウッドパネルは非常に大変です。
コーティングが欠けやすいのとベースが真鍮製(おそらく)なので固い…
気合いと思い切りで作業を行います。

今回は取付ブラケットも使いませんので助手席下のカバーにステーを取り付けておきます。
まぁブラケットを使う時もステーは取り付けるのですが…

本体を設置するとこのような感じになります。

地デジチューナーはトランクのデッドスペースに設置します。

普段トランクを使用する時はほらこの通り全く邪魔になりません。

音声マイクはサンバイザーに設置します。
ハンドルコラムの上でも構いませんがあまり使うことは無いと思います。

って事でBMWのE90に楽ナビの設置が完了しました。

地デジも本体からフルコントロール可能です。

おまけにE90のリアビュー。。

何故リアビューかと言うとこの車の後ろのこのラインが好きですね…
レクサスのリアも格好良いと思うし。。

尻フェチなんかな？

BMWの3シリーズにパナソニック製のETC車載器を設置しました。

ETC車載器と言えば今空前のブーム到来…笑
とにかく新品なんぞ手に入りません。2年間の高速道路週末定額化を最大限に活用するには中古でも設置しなくては…

と言う事で今回はETC車載器の載せ替えの依頼を受け作業を行います。

本体はオーソドックスに運転席左足下に設置。

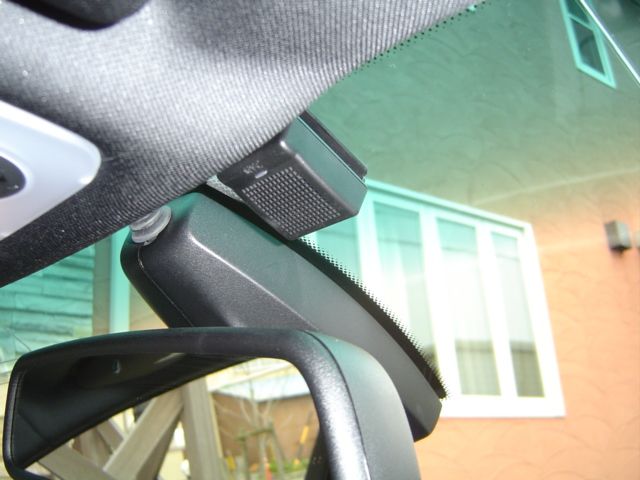

アンテナはフロントガラスに貼り付けます。

パナソニック製のセパレートタイプのETC車載器はアンテナ部分がスピーカーになってますので音声案内がクリアに聞こえるので安心です。
利用可否もLEDのカラーで判別できるのでこれも便利です。

名古屋高速も週末割引が始まるそうですね…ますます便利でお得になるETC車載器。
需要と供給の関係で本体価格自体が高騰しています。
良心的な価格で販売している店舗で購入しましょうね…

更新がご無沙汰となっていますが最近バタバタしてまして…
心待ちの方（おらんね…）お待たせしました。笑

ETC車載器の全国的な欠品でご迷惑をおかけしているお客様が多数おられます。
この場を借りてお詫びいたします。
しかし何でしょうね？？このETC不足は…ただ経済効果は確実にあったのではないでしょうか？
少なくとも当店はその恩恵は預かってませんし正直困ってます。

愚痴はさておき今回も桑名市にある輸入車専門ショップにて納車前のBMWにパイオニアの楽ナビの設置を行いました。

BMWの3シリーズにパイオニアの楽ナビと同梱されている地デジチューナーを設置しました。
今や貴重品のETC車載器パナソニックCY-ET908も同時設置です。

今回用意した部品はこれだけです。

• パイオニア　AVIC-HRV022
• パイオニア　IPバス-RCA変換アダプター　CD-BR10
• パナソニックETC車載器　CY-ET908KD
• CANバスアダプターⅡ　BIF-BM13
• １DIN吊り下げキット　イクリプスKU-1041B
• RCA-ミニジャック変換ケーブル
• BMWスマートモニターキット

今回からCANバスアダプターは新製品のCANバスアダプターⅡを利用します。
旧モデルに比べかなりコンパクトになりステアリングリモコンも部品代5250円の追加で使用できるようになりました。
（旧モデルは＋20000円のCANバスアダプタープラスが必要）

まずは外す必要のあるモノを片っ端から外します。
ピラーカバー、純正オーディオ、フロントパネル、リアシート…

今回もスマートモニターキットを使用しますがこれを使うにはパネルに加工が必要です。今回は標準パネルのために加工は簡単ですがウッドパネルの場合は加工が少し難しくなります。

地デジチューナーはトランクルーム内のデッドスペースに納めます。
付属のIPバスケーブルでぎりぎり届く位置です。アンテナのケーブルもぎりぎり届きます。

本体は助手席グローブボックス下にイクリプスKU-１０４１Bを使用してつり下げます。
スマートに取り付けることが出来るので邪魔になることはありません。普通に乗っていれば蹴飛ばしたり当たったりする事も無いでしょう…

ETC車載器は運転席側小物入れ内に納めます。
非常にショートボディーなCY-ET908でもぎりぎりですのでふつうのETC車載器なら背面を大幅にカットする必要がありそうです。

カーナビからのオーディオ信号（地デジやミュージックサーバーのステレオ音声）はBMW　E90の純正オーディオのAUX端子に接続します。
今回は利用していませんがAUXを2入力にしてこの場所の端子は空けておくキットもありますヨ！

完成状態のオンダッシュモニターもスッキリ。
パネル側に加工を施しているため配線は一切外に出ることはありません。
モニタースタンドを貼り付けることもありませんからぐらつきもなく糊の後も残りません。

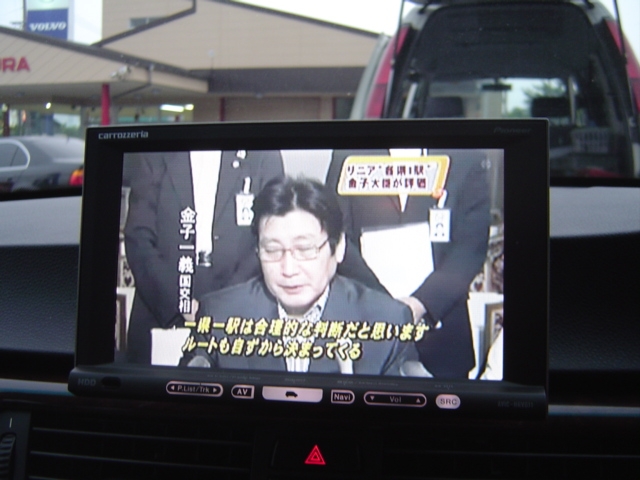

今回のパイオニア　楽ナビAVIC-HRV022に付属の地デジチューナーは４アンテナを採用して地上デジタル放送がかなり綺麗に映ります。
操作もカーナビ本体でフル操作できるので使い勝手も抜群です。

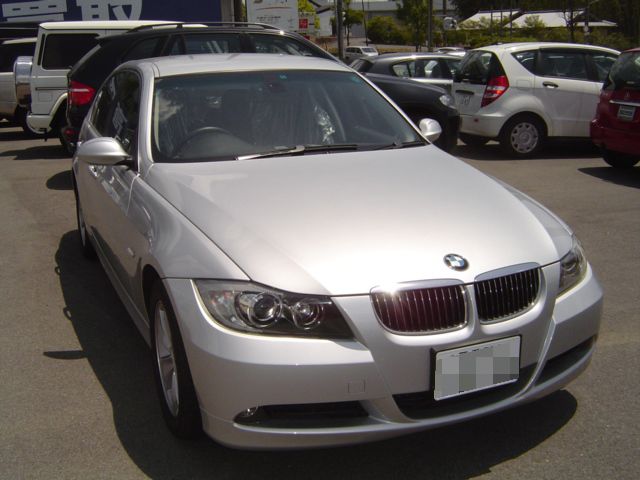

E90は幾度となく作業してますがほんまにかっこ良い車ですね…
この真正面から見たかっこよさはBMWならでわのもんだと思いませんか？

私的思想ではありますが「精錬なベンツ」「上品なBMW」と言うイメージを持っています…

当ブログでも紹介してます埼玉県の同業者の方は同じ日に同じナビをこれまた輸入車につけておられました…
何かの縁だとは思います。書き方のニュアンスも似てると思うのはワタシだけでしょうか…笑
