エルフのバックカメラ不具合パート１

先日バックカメラが装着後すぐに映らなくなったんですが…
確認に行ってきました。
車体及びキャビンに通した配線をまずはチェック。目視ではなんらおかしなとこはありません。テスターで導通をチェックするも導通しています。
次はモニターチェック…新品の同型カメラを直接つないでみると映ります。
ですがリアの延長ケーブル後端につなぐと一瞬映るもののノイズが…
次に新品の延長ケーブルでテスト。同長のケーブルですが同じ状態…一瞬映ってノイズです。
原因は映像信号の出力不足もしくはモニターの感度不足かな？
それ以上の検査は現地では出来ないので延長ケーブルとカメラを持ち帰りテスト。普通のテレビモニターにはカメラ信号が綺麗に入ります。と、言う事はモニターの受信感度の問題でしょうね…

受信感度を上げることは出来ないのでブースターでゲインアップをすれば良いのでしょうが２４V用のビデオブースター等ありません。DC-DCコンバーターで１２V用を使用することにしますが今週日曜日の作業予約をいただきました。
次回こそは完了報告をしたいものです…。

Comments: 0
Trackbacks: 0

ISUZUエルフにバックカメラとルームミラーモニターの取付

エルフ２ｔの箱形にバックカメラとバックカメラ用のルームミラー型リアモニターの取付です。全商品持込で取付を行いましたが動作チェックからものの数時間で映らなくなったとの連絡をいただきました。再度商品を返品交換して後日部品の取り替えを行うつもりです。

まずはカメラの位置決めから…

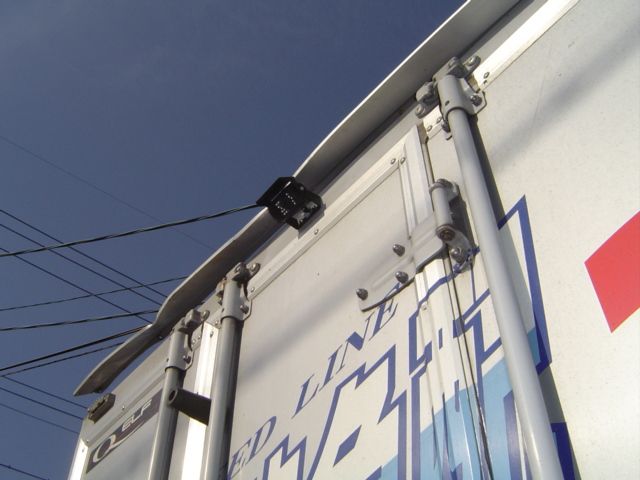

カメラの位置は洗車機で当たらないためと車高を少しでも高くしないために写真の位置に決定。視角的にもこの位置がベストなように思えます。ガムテープでマーキングしドリルとホールソーでカメラのケーブルを通す穴を開けてしまいます。勿論やり直しや失敗は許されませんので慎重です。

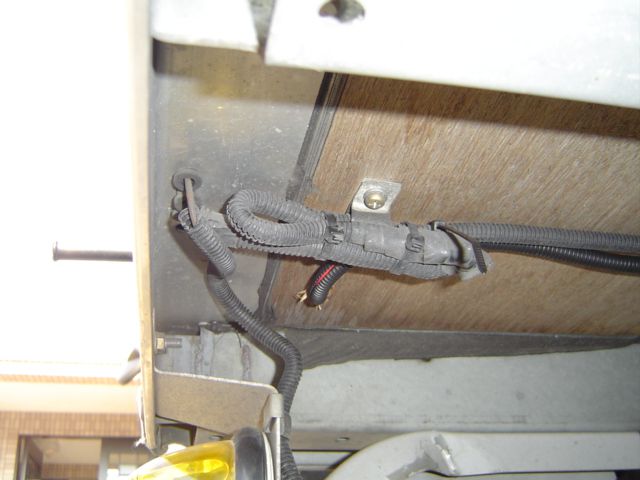

ケーブルを箱の外に這わす案も考えましたが箱内に穴等あけても構わないと言う事でしたので箱内に通す事にしました。箱内を這い回るケーブルは電源線と映像線です。出口は床に穴をあけそこからエンジンルームを通りキャビン内に…

キャビンへの道もこのクラスだとサービスホールが見つからないために助手席足下にホールソーで穴を開けて引き込みます。
この手の作業は作業内容自体は簡単ですがやり直しのきかない作業を行うにあたっては入念な下準備と完成のイメージが大切です。また大物(トラック)と言う事もあり移動範囲も大きく穴を開ける作業でさえ鉄板が分厚いため力もいるし時間がかかってしまいます。

まぁ無事完成してこの時点ではやや映像が暗いながらもばっちり映っていたのですが…数分後ノイズがはしり映らなくなったとの電話連絡…
モニター等の電源は入っているため電源線のショートではなさそうです。

この作業をしたのが11月中旬です。そして本日再度お車を拝見する事になっています。結果等はまた後日改めて報告いたします。
