マツダのRX7にパイオニアのメモリーカーナビ　楽ナビLite AVIC-MRZ90の取付を行いました。
メモリーナビが各社出回ってきましたがパイオニアのメモリーナビは楽ナビの性能を受け継ぎつつ見た目も良い感じです。

少し前のエントリーでHIDシステムの取付を行った車両です。
「マツダ RX-7 FD3SにHIDシステムの取付・換装」

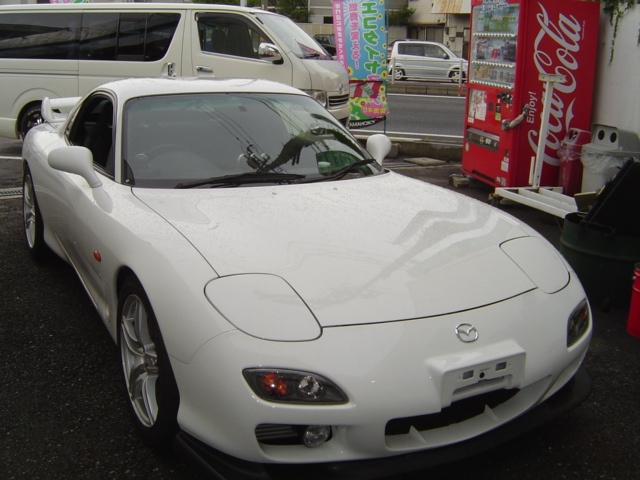

取付車両
マツダ　RX7
MAZDA　RX7 FD3S

パイオニア　メモリーカーナビ
楽ナビLite AVIC-MRZ90

RX7はオーディオ奥のスペースが非常に狭いので装着時は色々苦労します。
サイバーナビ等はよほど工夫しないと入らないでしょうね。

楽ナビ　ライトの取付が終わりました。
視線を下げないと見ることが出来ないので安全運転を！！

ミュージックサーバーの機能はありませんがi-Pod等を直接操作出来るのは良いですね。
7インチの液晶ですからワンセグの視聴も申し分ありません。

以上、マツダ　RX7に楽ナビLite　AVIC-MRZ90の取付は終了です。

今や少なくなったリトラクタブルヘッドライトのHID換装・取付を行いました。
ハイ・ロー切り替えのユニットがだいぶ小さくなったので加工も少々の加工でいけましたが…

HID換装・取付車両
マツダ　RX-7
MAZDA RX-7 FD3S

いわゆる角目二灯のヘッドライトユニットです。
他に我がSW20も同タイプとなります。

設置するHIDシステム
35W　H4 Hi/Lo 切替式　6000K
車検対応品となります

作業途中の写真ですがイグナイターはリトラクタブルユニット内に設置します。
バラストは車体側に設置しました。
バルブ後方は一部ユニットを切断しておきます。

以下に交換前、交換後の写真をいくつか掲載しておきます
FD3S 純正ハロゲンからHIDシステムへの換装

左が純正ハロゲン状態、右がHIDシステム換装後となります。

こちらも左が純正ハロゲン状態、右がHIDシステム換装後となります。
昼間でもHIDであることは明確にわかると思います。

今回は角目ユニットの交換は行っていませんがリフレクタータイプの角目ユニットが発売されています。
RAYBRIG　 レイブリック マルチリフレクターヘッドランプに交換するとHIDをより明るく綺麗に発光（？？？）させることが出来ますのでそちらもおすすめします。

以上でマツダ　RX-7 FD3Sのヘッドライト　HID換装は終了です！

マツダRX-8にカロッツェリアサイバーナビAVIC-VH9900の設置・施工例をご案内いたします。

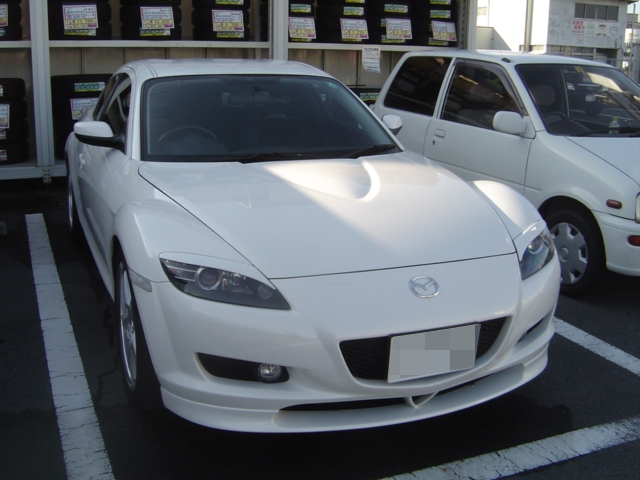

設置車両
マツダ　RX-8
MAZDA RX-8　車両形式　ABA-SE3P

RX-8の純正は異形オーディオを採用していますのでそのままでは２DINフェイスのカーナビを設置することは出来ません。
これを可能にするには２DINパネルキットが必要となりますがカナテクスより販売されています。

カナテクス TBX-T003　45150円(税込)
【主要構成部品】
①パネル
②パネルＬ/Ｒ
③ブラケット一式
④24Ｐコネクター
④エアコンコントロールボックス

カナテクス　TBX-T003R　48300円(税込)
【主要構成部品】
①パネル
②パネルＬ/Ｒ
③ブラケット一式
④24Ｐコネクター
④エアコンコントロールボックス

TBX-T003とTBX-T003Rの違い、後者はパネルが光沢のあるピアノブラックとなります。
今回はこちらを使いました。

またRX-８はBOSEシステムを搭載していますのでサウンドアダプターも必要となります。
これを使わないとナビ側のアンプもしくは車両側のアンプが壊れますょ…。

カナテクス　TBX-X001　12600円(税込)
【主要構成部品】
①SLSトランスレーター
②アンプリモート電源用変換コード

と言うわけで作業中の写真は有りませんが設置完了です。

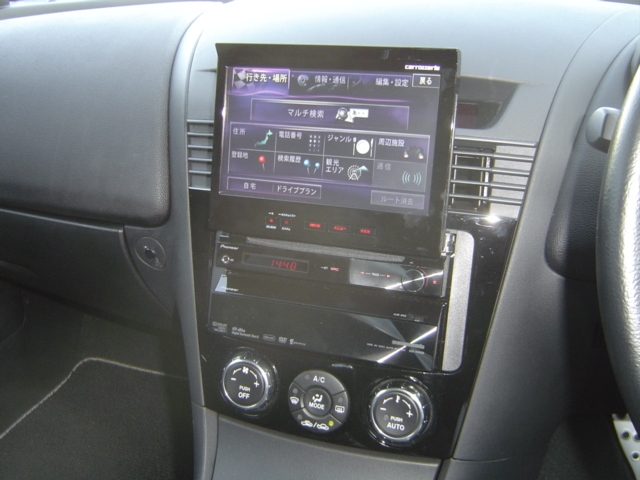

モニタークローズの状態

モニターを開けるとこんな感じです。
ピアノブラックが引き立ちます。

サイバーナビの地デジはいつ見てもいい感じ。。
映像はワンセグですが…

当店でも今回ご紹介したカナテクス製品は入荷出来ます。
RX-8オーナーの方は是非一度ご検討下さい。

このブログが検索されているキーワードで以外と多いのが「NX308」
NX308とはこのブログ内ではクラリオン製カーナビ　スムーナビ　NX308

このクラリオン製　スムーナビNX308の後継機のNX309を今回設置いたしましたのでご紹介します。
その他の作業としてパナソニック製バックカメラの設置も同時に行います。

設置する車両
マツダ　アクセラ　平成21年式
MAZDA AXELA

納車翌日の作業となりましたのでぴかぴかの新車です。

設置するカーナビ
クラリオン　スムーナビ　NX309
Clarion Smoonavi NX309
汎用カメラアダプター CCA-644-500

バックカメラはパナソニック製
CY-RC51KD

このカメラも当店オススメナンバーワンのバックカメラ　パナソニック　CY-RC50D/KDの後継機となります。
機能面の目立った変化は無いようですがカメラカバーが標準で付いてきます。
カバーを外して使用した場合は外見は以前の　CY-RC50KDと同等になります。

オーディオレスでの納車でしたが実は問題が…
このマツダ　アクセラのオーディオレス仕様は純正オーディオブラケットが付属してきません。
よってこの日は配線を全て完了させてあとは部品の入荷待ちとなってしまいました。

バックカメラの取付を行います。
今回はこの位置に設置しました。

本当はバンパーを切断してカメラレンズだけをのぞかせるかナンバー上にステーを設置して奥に設置する方が後付けの感じは少なくなります。
今回は「視認性を優先」との事から真っ正面に設置を行いました。

バックカメラからの映像確認です。
設置した位置が低いのですが遠方までくっきり映っています。
この車の場合リアウイングの下面に設置しても良いかもしれませんね。

完成写真は後日アップさせていただきますが本日はここまでで完成です。

固定しないでカーナビをつけたままには出来ないので一旦カーナビ本体は外してオーディオパネルを戻して終了。
完成が楽しみです。

今も尚ETC車載器の品不足が続いています。
当方では3月以降パナソニックの新型はおろか旧型でさえ新品は入荷されていません。

マツダのRX-7 [FD3S] にETC車載器の取付です。

ETC車載器はパナソニックの中古を持ち込みされました。
パナソニックETC車載器:CY-ET907 シルバー

本体はグローブボックス中に設置。
グローブボックス自体の加工が必要になります。
これで完了

電源はオーディオ裏から拝借しましたがこのRX7はオーディオスペースの奥行きが少ないために再度オーディオをはめ込むのに苦労します。
カーナビ特にサイバーナビ等を設置する場合は奥行きを広くする作業が必要です。

今日は風がきつくかなり寒かったですが風邪はひいていませんか？

マツダ　プレマシー=MAZDA PREMACY=[DBA-CREW] 平成19年式にパナソニック製バックカメラCY-RC50D/KDの取付です。

カーナビは既にパイオニア製[楽ナビ]AVIC-HRZ008が設置されています。
バックカメラはもちろんパイオニア製でも良いのですが定価ベースでパナソニック製品より割高なので今回はパナソニックCY-RC50D/KDを選択。

まずはバックカメラの取付ですがMPV・プレマシー共にこの部分しか外すことが出来ません。

通常は加工する場合バックプレート等を分解してカットするのですがMPV・プレマシーはこの部分もボディーと一体なのでかなり辛い体勢での作業となります。
失敗したらテールゲート全交換なので…
まずは完全に養生をします。

このバックカメラ(CY-RC50D/KD)は小型です。小型過ぎるのでこのまま設置したら完全にボディー内にカメラが入ってしまいますので今回はアルミ板でステーを作製。
固定した後は水が入らないように防水加工をしておきます。

配線も通常は内張りを外せば良いのですが内張も一体なので「窓枠」の中を通します。簡単そうですがそう簡単には通りませんよ。

カメラコントローラーを設置後、長めの配線はグローブボックス奥にしまいます。
リバースの配線(カメラ電源)もここから拝借…

後はカーナビ本体に配線をまわして終了。

マツダ プレマシー バックカメラ=パナソニックCY-RC50D/KDの取付

取付状態はこんな感じです。純正と同位置なので違和感はありません。

バックカメラの映像

カーナビ本体の脱着が必要なためカーナビと同時に設置するより多少割高にはなりますがバックカメラ(リアビューカメラ)の後付（追加）だけでももちろん作業は行います。
ミニバンはもちろん小型車両でもバックカメラは便利で安全です。

三重県津市より出張でお伺いします…

これも少し以前の作業ですが写真が出てきましたのでご紹介します。
カーナビ本体の設置も同時にしたのですがカーナビ部分の写真がありません…ブログ開始前は写真などたまにしか写しません(今も良く忘れるし写真を撮れない場合もあります)
当時からゆくゆくはホームページ上で施工例の掲載はしなくてはなぁ…と考えていたのですが今のようなブログが無ければずっと施工例は紹介されなかった事でしょう…

マツダのMPVにバックカメラを装着しました。

カメラ本体はクラリオンのCC-2011A
現在の型番ではCC-2013A-Aとなっています。クラリオン製カーナビはクラリオンのバックカメラはそのままカプラーオンでナビに接続できますが他社製のカメラを装着する場合は汎用カメラ用ケーブルCCA-644-500が必要になります。
このような感じで埋め込んでしまいます。純正オプションのバックカメラでもこの位置に装着されています。

真後ろから見た感じです。

この車のような位置にバックカメラを装着できると非常に視認性が良いです。上下左右全て映りますのでバンパー先端ぎりぎりまでバックも可能ですし思わぬ事故の防止にもなります。
