日産セドリックの純正カーナビにDVDプレイヤーの追加取付を行います。
映像音声共に純正カーナビのAUXに入力しますので純粋にDVDプレイヤーとして機能します。

作業車両は日産Y34型セドリック
日産純正カーナビゲーションシステムが装着されています

DVDプレイヤーはパイオニア　カロッツェリア製を使用します。
設置場所はグローブボックス内に設置

グローブボックスを分解して配線を行います。
同時にグローブボックスも加工してDVDデッキの取付も行います。

純正オーディオ、ナビユニットも取り外しを行います

綺麗にグローブボックス内に本体が収まりました。
もちろんグローブボックスの開閉は問題なく行えます。

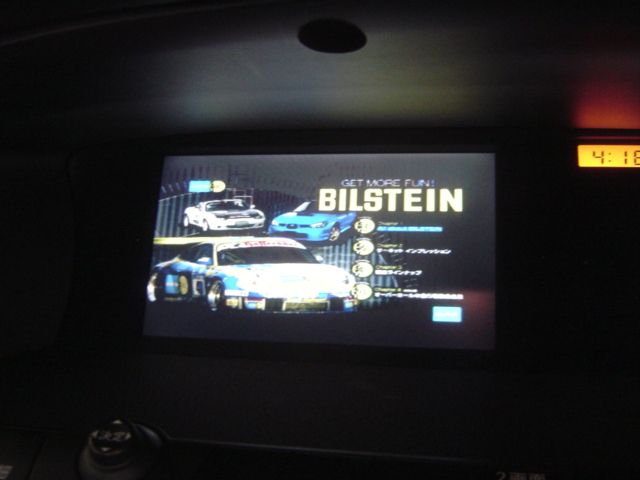

純正モニターにDVD映像を映したところです。
純正カーナビの入力を外部入力に切り替えるだけでDVD映像と音声が楽しめます。

今回はオーディオユニット裏に映像分配機を仕込んでいます。
後日サンバイザーモニターの取付をお客様ご自身でなさるそうなので各ピラーまで映像端子と電源を通しています。
Y34型セドリックにDVDプレイヤーの取付は終了です。

HIDシステムに換装していただいたニュービートルです。
その時に同時に純正オーディオの交換も行いましたのでご紹介します。

お車は
フォルクスワーゲン　ニュービートル
何でも書きます。笑

純正のカセットデッキが装着されています。
もうさすがにカセットは厳しいですよね。
あとレーダー探知機の配線が…
これも綺麗に隠してしまいます

ヘッドユニット
カロッツェリア　DEH-340
CDのヘッドユニットとなります

あと純正オーディオを交換する際は1DIN　インストールキットが必要になります。
こちらの型番はNKK-G95D 13000円となります。

まずは純正オーディオの取り外しを行います。
オーディオ交換だけならここまで分解する必要は無いのですが今回はレーダー探知機の配線も隠しますのでばらしてしまいます。

レーダー探知機は少し場所を移動させました。
ご覧のとおり配線は全く見えません。
実にすっきりです。

目的のヘッドユニットも交換完了です。
これでCDを聴くことができますね。

以上でフォルクスワーゲン　ニュービートルの純正オーディオ交換は終了です。

トヨタ　VOXY　ヴォクシーのフロントスピーカーの交換です。
同時に純正カーナビの走行中TVが見れるTVキットの取付も行いました。

作業車両
トヨタ　ヴォクシー
TOYOTA VOXY ZRR70G/W型

スピーカー
カロッツェリア　TS-C1710A
セパレート3WAYスピーカーとなりますね。

まずはドアを分解します。
あっドアを分解しては大変なので正確にはドアの内張を外します。
純正スピーカーが見えてくるのかと思いきやイクリプスのスピーカーが装着されていました。

旧スピーカーを取り外しバッフルボードを取り付けます。

今回はツィーターをAピラー、すなわち車両側に取り付けますのでスピーカー配線の戻しが必要になります。
よってクロスオーバーも車内側に設置してドアスピーカー配線のみをドア側に通します。
ツィーターの取付位置によって工賃が変わってくるのはこのためです。

フロントドアスピーカーをきっちり固定します。
本当はデッドニングも行うのがもちろんお勧めですけどネ。

ツィーターはこの位置に取り付けます。
最近のトヨタ車はこの位置がワタクシの中では定番です。

これがVOXYのトヨタ純正HDDカーナビです。
TVキット装着のため一旦外しましたので初期画面になっています。
TVキットの写真？

ありません

以上でトヨタ　VOXYのフロントドアスピーカーの交換は終了です。
フロントドアスピーカーの交換はスピーカーの許容レベルが大きくなります。
よって振動も増えますのできっちりと制震加工をしないとかえってびびり音がでたりしますので注意が必要です。
もちろん音自体は良くなりますけど…

トヨタ　新型プリウス(ZVW30)のフロントスピーカーの交換を行いました。
今回はデッドニングは行っていません。

純正フロントスピーカーは最近のトヨタ車同様オーバル形状になっていますので丸形スピーカーはそのまま付けることができません。

ALPINE製のバッフルボードを利用します。
アルパイン　音質向上　KTX-Y177B

スピーカーはカロッツェリア製
パイオニア　TS-C1710A
ツィーター＋ウーファーの3WAYフルレンジとなります。

ウーファー部分を取り付けました。

ツイーター部分はAピラーの送風部分に取り付けます。

ツィーターはこのような状態になります。
指向性はある程度調整できます。

スピーカーを変えた感想ですがプリウスは徹底的な軽量化のためか空洞が多くやはり制震加工をおすすめしますね。
是非ご依頼下さい。

今何かと噂の新型プリウスですが基本はすごくいい車ですね。
車高長でローダウンしたプリウスは結構格好良いです。
今回はこの新型プリウスZVW30にカロッツェリア　サイバーナビ　AVIC-ZH900MDを始め各種電装品の取付を行います。
エントリーを分けていますので必要なエントリーをご覧下さい。

施工車両
トヨタ　プリウス
TOYOTA　PRIUS ZVW30
写真ではすでにHID化とウインカーポジションの取付が終わっていますが今回同時に作業を行いました。

まずはサイバーナビの中古品AVIC-ZH900MDの取付を行います。

作業前の新型プリウスのオーディオレス仕様です。
プリウスのオーディオレス仕様はリアスピーカーが設置されていません。
配線も来ていませんのでご注意下さい。

オーディオパネル周辺を分解します。
今回はインテリアパネルの貼り付けも行いますので外したパネル一式は脱脂を施しておきます。

今回の作業としてメインユニットにカロッツェリアのサイバーナビAVIC-ZH900MDを取り付けます。
そのサイバーナビからの音声プリアウトを4chのパワーアンプに入力して各スピーカーへスピーカーラインの引き直しを行います。

リアスピーカーは持込のサテライトスピーカーを設置しました。
フロントスピーカーはパイオニアのTS-C1710Aを設置します。
フロントスピーカーの取付は
「トヨタ　新型プリウス　フロントスピーカーの交換」をご覧下さい。

パワーアンプはカロッツェリア製
こちらも持込のUSEDとなります。
助手席下に土台を作り確実に固定します。
ここから各スピーカーに出力を行います。

ETC車載器の取付も行います。
センターコンソール内に取付を行いました。
カードの盗難に備えあれば憂い無しでしょう。

サブウーファーの取付も行っています。
サイバーナビは標準で5.1chの出力を持っていますのであとセンタースピーカーを追加すると5.1chドルビーサラウンドシステムの完成です。

16psの新型プリウス専用　3Dインテリアパネルを貼り付けました。
標準状態のプリウス車内はこちらの写真です。

3Dインテリアパネル　16psを貼り付けた状態がこちらの写真です。
カラーはピアノブラック
がらっとイメージが変わります

新型プリウスにカロッツェリア　サイバーナビの設置が完了です。
モニタークローズドの状態

こちらがインダッシュモニターオープンの状態です。

トヨタ　新型プリウス　フロントスピーカーの交換
トヨタ　新型プリウス　ハロゲンヘッドライトからHIDシステムへ交換・換装
トヨタ　新型プリウス　ウィンカーポジションキットの取付

上の3つのエントリーは日をずらして随時リンクします。

今回は載せ替えの中古品のためインダッシュモニタータイプの取付を行いましたがこの新型プリウスは2DIN一体型カーナビが断然にマッチすると思います。
オーディオからセンターコンソールまで美しいラインが描かれているので2DIN一体カーナビならそのラインを活かすことが出来るでしょう。
運転時の視線も安全な位置にカーナビを表示できます。

ホンダ　オデッセイにサイバーナビの取付を行いました。
今回はアルパイン製の1DIN取付キット（ALPINE オデッセイRB用　KTX-H10DS 及びKTX-H11DS）を使用して取付を行いましたので少々の加工を行っています。

作業車両
ホンダ　オデッセイ
HONDA ODYSSEY RB1

作業前はオデッセイ用2DINオーディオインストールキットを使用して2DIN一体型のカーナビが取り付けされていました。
今回使用するアルパインの1DIN取付キットKTX-H10DSはこの2DIN取付キットを加工して取り付けます。

設置するカーナビは
カロッツェリア　サイバーナビ　AVIC-VH9900
パイオニア　VICS/ビーコンユニット　ND-B6
パイオニア Bluetoothアダプター ND-BT10
ALPINE製取付キット
オデッセイRB用　KTX-H10DS
オデッセイRB用　KTX-H11DS

まずは旧カーナビの取り外しと上部インダッシュモニター部分の加工を行います。
この年式のオデッセイは分解範囲が広範囲となります。

純正カーナビ本体が入る部分にKTX-11DSを使用してサイバーナビの本体部分の取付を行いますがインダッシュモニターとの接続にはRGBの延長ケーブルが必要になりました。
いろいろな経路を試しましたが標準のケーブルでは数センチ足りません。
よってパイオニア　RGB延長ケーブル　CD-RGB430を利用します。

インダッシュモニター部分です。
モニタークローズ状態ですが作業前に比べてかなりすっきり収まっています。

横から見たモニターオープンの状態です。
さすが専用設計だけあって違和感もなく綺麗に取り付けできます

サイバーナビHDD本体部分はこの位置に取り付けます。
DVDやCDのディスクの出し入れを行いますので使い勝手の良い位置だと思います。

以上でホンダ　オデッセイにカロッツェリア　サイバーナビ　AVIC-VH9900の取付は終了です。

このオデッセイにも取り付けましたが私も使っているのが携帯電話とケーブルレスで接続できるBluetoothアダプター ND-BT10
これは非常に便利です。
パイオニア
Bluetoothアダプター ND-BT10
携帯電話を登録することによってハンズフリーで通話できますし音声が非常にクリアです。
煩わしいケーブル接続もいらないのでポケットや鞄の中に携帯を入れたままでも通話できます。
是非おすすめいたします。

今回は取り付けていませんがKTX-H10DSはセンターユニットの取付スペースも確保されていますので簡単にセンタースピーカーを追加できます。
サイバーナビは標準で5.1chの出力がありますから車内をシアターのようにする事も容易ですね！

マツダRX-8にカロッツェリアサイバーナビAVIC-VH9900の設置・施工例をご案内いたします。

設置車両
マツダ　RX-8
MAZDA RX-8　車両形式　ABA-SE3P

RX-8の純正は異形オーディオを採用していますのでそのままでは２DINフェイスのカーナビを設置することは出来ません。
これを可能にするには２DINパネルキットが必要となりますがカナテクスより販売されています。

カナテクス TBX-T003　45150円(税込)
【主要構成部品】
①パネル
②パネルＬ/Ｒ
③ブラケット一式
④24Ｐコネクター
④エアコンコントロールボックス

カナテクス　TBX-T003R　48300円(税込)
【主要構成部品】
①パネル
②パネルＬ/Ｒ
③ブラケット一式
④24Ｐコネクター
④エアコンコントロールボックス

TBX-T003とTBX-T003Rの違い、後者はパネルが光沢のあるピアノブラックとなります。
今回はこちらを使いました。

またRX-８はBOSEシステムを搭載していますのでサウンドアダプターも必要となります。
これを使わないとナビ側のアンプもしくは車両側のアンプが壊れますょ…。

カナテクス　TBX-X001　12600円(税込)
【主要構成部品】
①SLSトランスレーター
②アンプリモート電源用変換コード

と言うわけで作業中の写真は有りませんが設置完了です。
モニタークローズの状態

モニターを開けるとこんな感じです。
ピアノブラックが引き立ちます。

サイバーナビの地デジはいつ見てもいい感じ。。
映像はワンセグですが…

当店でも今回ご紹介したカナテクス製品は入荷出来ます。
RX-8オーナーの方は是非一度ご検討下さい。

そろそろ年末のボーナスの季節ですがカーナビの購入・交換はいかがでしょうか？
購入予算と機能を考慮した当店おすすめナビをご紹介します。

年間を通して当店が一番多く販売及び設置を行っているのがパイオニア「楽ナビ」です。
その楽ナビに2010年モデルが10月に発売されました。
使いやすさはそのままに機能アップしています。
操作性と機能性はイチオシです。
買って後悔しないカーナビでは無いでしょうか？

パイオニア　楽ナビ　AVIC-HRZ800
7型ワイドワンセグTV/DVD-V/CD/チューナー・WMA/MP3/AAC/DivX対応AV一体型HDDカーナビゲーションシステム
メーカー希望小売価格210000円（税込）

パイオニア　楽ナビ　AVIC-HRZ900
7型ワイドVGA地上デジタルTV/DVD-V/CD/チューナー・WMA/MP3/AAC/DivX対応AV一体型HDDカーナビゲーションシステム
メーカー希望小売価格262500円（税込）

AVIC-HRZ800とAVIC-HRZ900との違いは地上デジタルチューナーとワンセグの違いに加えてHRZ900は7型ワイドモニターがVGAとなっておりより精細な画面表示となります。
両機種共に2年分のバージョンアップが無料で行えます。
今までは年度バージョンアップが1回21000円必要だったことを考えるとかなりお得になりました。
購入後3年間は最新の地図でドライブできるというわけですネ。
3回目以降は通常通りのバージョンアップで対応です。

当店インサイド販売価格-本体＋取付費用込み-（税別）

• 楽ナビ　AVIC-HRZ800　153000円
• 楽ナビ　AVIC-HRZ900　190000円

ご注意：車種別取付キットは含まれておりません。
ご注意：一般国産車に設置する場合の価格となります。
ご注意：輸入車に関しては別途追加部品及び追加料金が必要になる場合があります。

オプション品の同時設置もおすすめです（全て税別表示）
(上記楽ナビ本体と同時購入及び同時設置時の特別料金です)

• パイオニア製バックカメラの追加で＋29000円
  （パイオニア製バックカメラND-BC4本体＋バックカメラ設置工賃込み）
• ビーコン・VICS受信機を同時設置で＋20000円
  （VICSユニット　パイオニアND-B6本体と取付費用込み）
• パイオニア製ETC車載器をカーナビ連動設置で＋29000円
  （パイオニア製ETCユニットND-ETC5本体＋セットアップ料金＋連動設置費用込み）
• パナソニック製ETC車載器を同時設置で＋18000円
  （パナソニックETC車載器CY-ET909KD＋セットアップ料金＋設置費用込み）

その他同時設置で単品追加の場合より工賃は大幅にお安くなります。
チューンアップウーファーやスピーカー交換も同時にいかがでしょうか？
レーダー探知機やドライブレコーダなどは配線を綺麗に隠してすっきり設置はいかがでしょうか？

ご注文方法のご案内
メールもしくはお電話にてご連絡下さい。
原則として入金確認後の翌日もしくは翌々日以降の作業となります。
輸入車や一部国産車で工賃に追加料金が発生した場合は当日作業終了時にご精算下さい。
振込先、メール先、当方電話連絡番号は当ブログ内
インサイド　ABOUT http://wp.inside.vc/about/
上記に記載しております。
また詳しくは当店ホームページ
カーナビ設置のインサイド　http://www.inside.vc/
上記も参照されますと詳しく記載しています

なんか急に涼しくなりましたね…
今年の寒さの始まりは早いような予感がします。

トヨタ　bB[ビービー]にパイオニアの楽ナビとバックカメラ、ETC車載器の取付・設置を行いましたのでご紹介します。

設置車両
トヨタ　ビービー　平成16年式
TOYOTA bB [NCP-3# NCP30]

作業前はトヨタ純正カーナビが装着されていました。
よくあるDVDのピックアップ不良による故障…
メカユニットごと交換となるので修理は結構高くなります。

バックカメラはパナソニック製を使用します。
当店でもオススメのCY-RC50D/KDです。
現在は新型のCY-RC51KDが発売されています。
汎用なのでどんな車、どんな機種にも設置可能ですよ。

カーナビ本体はパイオニア製
パイオニア　楽ナビ　AVIC-HRZ099
４アンテナの地デジチューナー内蔵タイプ
ETC車載器もパイオニア製
ETC車載器　ND-ETC5

ETC車載器はパイオニア製のND-ETC5なので楽ナビやサイバーナビと同時使用時にはカーナビと連動させることが出来ます。
連動に必要なケーブルも同梱されていますので追加ケーブルは必要ありません。
連動させることによってカーナビにETC履歴や金額が表示されます。便利ですよ。

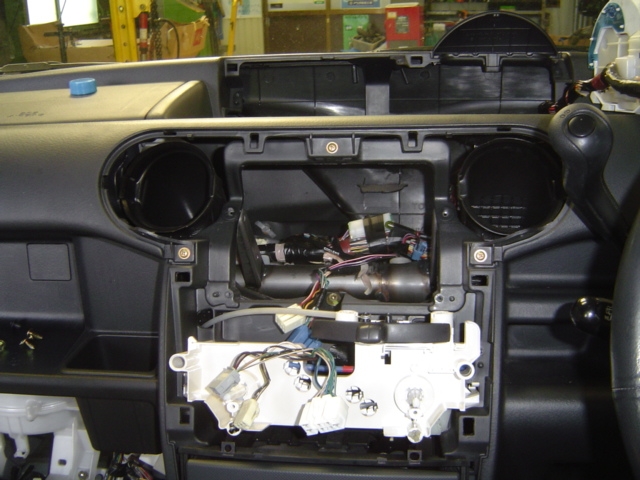

まずはいつものように片っ端から分解します。
オーディオパネル、Aピラーパネル、ドアステップ…
今回はバックカメラも設置するのでリアゲート、リアゲートパネル…

bBはバックカメラを設置するスペースに余裕がありませんね…
バックカメラ装着の場合は位置決めが大切です。

ETC車載器はセンター下のボックス内に納めます。
ステーを加工してこのような位置に…

GPSアンテナはアンテナシートを加工してメーター奥に隠します。

ETC車載器の設置完了写真です。
問題無く蓋も閉まりますので機能、外観を損ねずにETC車載器の取付が完了しました。

バックカメラはこのような感じで設置しました。
この位置からだと全くわからないと思います。

アップではこのような感じでバックカメラを設置しています。

バックカメラからの映像はご覧の通り。
視野角が広いので遠くまできっちり映ります。

楽ナビ　AVIC-HRZ099の４アンテナ　地デジ画像
非常に綺麗に映ります。
ワンセグと地デジを悩んでられる方は是非地デジチューナーをオススメします。

と、言う事でトヨタ　bBに楽ナビ　AVIC-HRZ099の設置が完了しました。

位置的にも見やすい位置なので走行にも支障はありませんね。

bBの場合は純正でスーパーライブサウンドシステム、bBライブサウンドシステムが組まれている場合は別途オーディオアダプターが必要になりますのでbBにカーナビを設置する場合は注意が必要ですよ！！
今回はノーマルサウンド車でしたので通常の配線キットとトヨタワイドDINキットのみの利用です。

お盆まっただ中ですね。
いつもの週末とは違う雰囲気を感じます。

取り付けする車両
フォルクスワーゲン　平成14年式
ニュービートル
Volkswagen　New Beetle

今回用意した製品はカロッツェリア製サイバーナビ本体と同じくカロッツェリア製ETC車載器。
他設置に必要な延長キットとニュービートル用取付キットです。

カロッツェリア　サイバーナビ　AVIC-VH9900
カロッツェリア　ETC車載器　ND-ETC5
カロッツェリア　i-Podケーブル　CD-I021
カロッツェリア　RGB延長ケーブル　CD-RGB430
日東工業　取付キット　NKK-G95D

作業前のひとこまです。
１DINカセットのオーディオが装着されています。

今回は車両側1DINオーディオスペースにサイバーナビ インダッシュモニターを納めます。
サイバーナビ本体とETC車載器はグローブボックス内に収納しましょう。

何よりまずは分解です。

ニュービートルにインダッシュモニターを装着するにはおそらくそのままでは装着が難しいもしくは不可能です。
何故かと言うとオーディオスペース内に仕切りが多くケーブル類を納めることが出来ません。
って事でオーディオパネル内も加工してしまいます。

GPSアンテナはこの位置にセットできます。

配線を全てセットしてからグローブボックスの加工に入ります。
グローブボックス内に本体を設置する場合は物理的に収納可能なのかを先に調べなくてはなりません。
今回はグローブボックス奥を切り取りステーを取付て本体を固定しています。
車体側はエバボレーターがあるためにグローブボックスが閉まるぎりぎりのポイントでセットします。

ギリギリセーフです。

切断してしまった後に無理でしたと言うわけにはいかないので採寸と決断力と勇気(笑)が必要です。

無事にフォルクスワーゲン　ニュービートルにサイバーナビ　AVIC-VH9900の設置が完了しました。
設置完成の写真を何枚か…

Volkswagen　New Beetle　AVIC-VH9900

サイバーナビの地デジ映像は本当に綺麗ですね…

このような感じでニュービートルへサイバーナビの設置を完了できました。
iPodケーブルはドリンクホルダーのあたりに出しています。
完成写真ではグローブボックスを開けたままになっていますが当然普通に閉まります。中は広いのでグローブボックスとしてきちんと機能しますよ。
