ホンダ　ライフ　JC1にカーナビとバックカメラ及びETC車載器の取付を行いました。
別エントリーでHIDシステムの取付も同時に行っています。

取り付けるカーナビはクラリオン製メモリーカーナビ（smoo navi）となります。
バックカメラもクラリオン製をチョイス。

ホンダのライフです。
意図して作っただけあってスマイルフェィスです。
HONDA LIFE (JC1)

カーナビのご案内
クラリオン　SMOO NAVI NX309
バックカメラ　クラリオン　CC-2018A
ホンダ車用　取付キット
ホンダ車用　アンテナ変換コネクター
ホンダ純正　アンテナ延長ケーブル

今回は納車直後の車両となりますのでオーディオレス状態です。
ライフのオーディオレス仕様車はオーディオブラケットが標準では付属していません。
この状態で購入される方は必ずホンダ純正のオーディオブラケットを購入して下さい。

こちらがホンダ純正のライフ用オーディオブラケットとなります。
ホンダ純正品番：　39111-SZH-000
これがないとオーディオやナビの取付が出来ませんよ。

バックカメラの取付です。
ナンバーの上方に取り付けます。

貼り付けているだけでなくバンパーに埋め込んでいますので妙な出っ張りが無くスマートに見えます。
当方カメラの取付には試行錯誤で格好良くをモットーに行ってます。

バックカメラからの映像はこのような感じです。
取付位置は低いですが後方視界は問題ないレベルです。

ETC車載器は運転席右側の小物入れ？に設置しました。
すっぽり収まります。

ホンダライフにクラリオン　スムーナビ　NX309の取付完了です。
見やすい位置ですね。

ワンセグチューナーを内蔵していますのでワンセグもご覧の通り。
こちら葛飾区亀有公園前派出所が映っています。
作業を忘れ少し見てしまったのは内緒です。

以上でホンダ　ライフJC1にカーナビとバックカメラ、ETC車載器の取付は終了です。

スバルのレガシーにクラリオン製カーナビMAX-850HDとバックカメラの取付を行いました。
あとエアコン送風口の中央の小物入れが有る部分に7インチのモニターの埋め込みも行います。

設置車両
スバル　レガシーB4
SUBARU Legacy

作業前の純正オーディオパネルです。
下の異形オーディオの部分にクラリオン製カーナビを設置します。
純正のオーディオレスパネルとエアコン操作パネルが必要になります。
上のフタのついている小物入れの部分に7インチモニターをはめ込みます。

まずは純正オーディオの取り外しを行います。
新しいパネルにスイッチ類の移植も必要になります。

バックカメラはトランク部分に取り付けるのですがナンバーを外してしまいます。
封印を破るわけにはいかないので小技を使いナンバーを外します。
今の封印は昔の方法では外れません…
ナンバーを取り外しリアパネルも外してしまいます。

バックカメラはクラリオン製
クラリオン　CC-2018A
クラリオン製のカーナビは直接つなぐことができます。
もちろん他のカーナビにも取付できますしクラリオン製カーナビに汎用バックカメラを取り付けることもできます。
要するにカーナビとバックカメラの組み合わせは基本的に自由です。

バックカメラを取り付けたところ
ちょこっと頭だけ出している感じです

離れて見るとこんな感じです。
目立たないでしょ？
純正よりもさりげなくが当店のモットーです。笑

バックカメラからの映像です。
バックカメラはかなり広角ですのである程度の角度でも広範囲が映ります。
バンパー先端が映っているとバックでぶつけることも無いと思います。

上部小物入れのモニター埋め込みです。
専用品でもないのでワンオフでの埋め込みです。
パネルを切って幅を合わせて角度を付けて取り付けます。
隙間もきちんと埋めてしまいます。

無事にスバル　レガシーにクラリオン製カーナビとバックカメラ　プラス　7インチモニターの取付が終了いたしました。

スバル車の異形オーディオの交換は純正の2DINオーディオパネルが必要になります。
またエアコンの操作パネルも一体式のために同時に購入が必要です。
これらは新車購入時にオーディオレスを指定すると標準で装備されてきますので社外カーナビを設置予定の方は前もってオーディオレスを購入しましょう。

純正オーディオも捨ててしまってはECOに反してしまいますもんね！

このブログが検索されているキーワードで以外と多いのが「NX308」
NX308とはこのブログ内ではクラリオン製カーナビ　スムーナビ　NX308

このクラリオン製　スムーナビNX308の後継機のNX309を今回設置いたしましたのでご紹介します。
その他の作業としてパナソニック製バックカメラの設置も同時に行います。

設置する車両
マツダ　アクセラ　平成21年式
MAZDA AXELA

納車翌日の作業となりましたのでぴかぴかの新車です。

設置するカーナビ
クラリオン　スムーナビ　NX309
Clarion Smoonavi NX309
汎用カメラアダプター CCA-644-500

バックカメラはパナソニック製
CY-RC51KD

このカメラも当店オススメナンバーワンのバックカメラ　パナソニック　CY-RC50D/KDの後継機となります。
機能面の目立った変化は無いようですがカメラカバーが標準で付いてきます。
カバーを外して使用した場合は外見は以前の　CY-RC50KDと同等になります。

オーディオレスでの納車でしたが実は問題が…
このマツダ　アクセラのオーディオレス仕様は純正オーディオブラケットが付属してきません。
よってこの日は配線を全て完了させてあとは部品の入荷待ちとなってしまいました。

バックカメラの取付を行います。
今回はこの位置に設置しました。

本当はバンパーを切断してカメラレンズだけをのぞかせるかナンバー上にステーを設置して奥に設置する方が後付けの感じは少なくなります。
今回は「視認性を優先」との事から真っ正面に設置を行いました。

バックカメラからの映像確認です。
設置した位置が低いのですが遠方までくっきり映っています。
この車の場合リアウイングの下面に設置しても良いかもしれませんね。

完成写真は後日アップさせていただきますが本日はここまでで完成です。

固定しないでカーナビをつけたままには出来ないので一旦カーナビ本体は外してオーディオパネルを戻して終了。
完成が楽しみです。

ダイハツの平成21年式 ムーブ　コンテ(MOVE Conte DBA-L575S)に
クラリオン製カーナビ　clarion MAX570のカーナビゲーションシステムとETC車載器及びドライブレコーダーを設置しました。

実はこの作業はカメラを持って行くのを忘れてしまったのですがオーナーさんが写真を送って下さいました。。
このペースで掲載の順番を待っていたら年が明けてしまいそうなので順番飛ばしでご紹介させていただきます。

設置するのはムーブコンテ
ぴかぴかの新車です。

オーディオレスの状態です。
この状態で購入した場合は純正オーディオブラケットが必要となります。

参考までに
純正品番:オーディオブラケット 08606ｰK2009
また純正のCD/AM/FM付ステレオ装着車は異型オーディオの為にフィニッシャーパネルも必要です。
純正品番：2DINフィニッシャーパネル55422-B2220

ETC本体はセンターの小物入れの中に納めています。

ドライブレコーダーはマルハマのGDR-918Vを設置します。
カメラ制御部と一体になったレーダー探知機本体はこの位置に設置しました。

無事にムーブコンテにカーナビが装着されました。

この日は暑い日で時間が押し迫っていたためにカメラの持参を忘れてしまったわけですが…
かえってこんなに早く掲載できるなら毎回カメラを忘れて行った方が良いのでは？？？

本格的な夏到来です。
みなさん夏ばてせずに張り切って乗り切りましょう！！

ちなみに夏は大好きです。。ゆすけ

もう春でしょうか？
日中は暑く感じる時も多くなって来ましたが…3月ですもんねぇ

日産ウイングロードにクラリオン製カーナビMAX760HDの設置・取付を行いました。
今回は中古品のためにアナログフィルムアンテナの設置は行いません。

作業前の様子です。
ケンウッド製センターユニットが設置されていました。

オーディオパネルを分解します。
作業性を考えエアコン送風口も取り外してしまいます。
なんか「ムンクの叫び」のように見えてきますが…

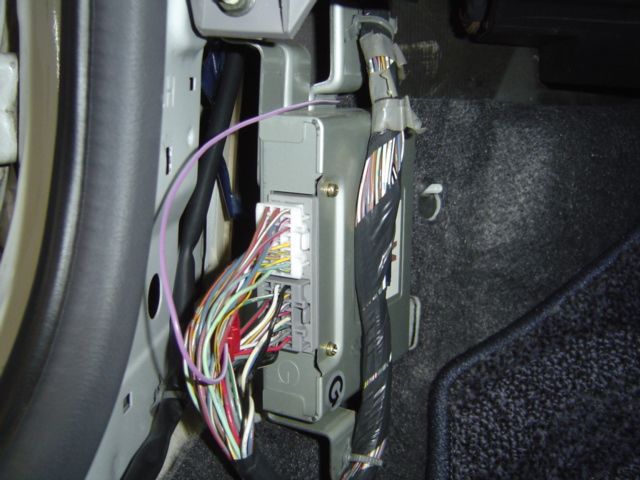

リバース信号と車速信号は助手席キックパネル内のフェールインジェクションユニットの24ピンコネクターより拝借します。
車速信号はハンドル横の4ピンコネクターからも取ることが出来ます。

今回はスティッチもオプションで設置しました。笑

エンジンをかけると起動します。
当然と言えば当然ですが…

若干位置が低いように感じますが安全運転をお願いいたします。

雨が降っている中の作業でしたので屋根がある場所とは言え時間がかかってしまいます。

今日のニュースで日産が新時代のカーナビの開発をしているという…
なんでも交差点の信号機から信号を受け取りカーナビ画面や音声で人がいるとか車がくるとかなんとかかんとか…教えてくれるそうな。
車間の自動調整とかもそうですがそんな基本的なことは運転者の責任じゃないのでしょうか…このあたりはまた別のエントリーで…

日産ステージア[STAGEA]にクラリオンのカーナビスムーナビNX-308とETCの取付を行いました。

ETCはパナソニックのCY-ET908D/KD
セパレートタイプで本体もさらにコンパクト、アンテナも薄型でスッキリです。
あとクラリオン製iPod接続ケーブルCCA-700-500
NX308とiPodをダイレクトに接続しカーナビ画面上でほぼ全ての操作が行えます。

まずは現在の日産純正システムの取り外しを行います。
ヘッドユニットとインダッシュモニターはご覧の通りです。

本体はラゲッジスペースに設置されていました。
例によってテープでグルグル巻きであったのとフロアとシートの下に配線が通っていたために結構時間がかかります。

オーディオパネルを撤去したところです。
上から下までズコンと外れます。
ここまで外れると各ケーブルの遊びが多くなるのでかえって不都合であったりしますが狭すぎるよりは作業性は良いですね。

ETC車載器は指定通りここに設置しました。
このパナソニック製ETCは非常にコンパクト。
青色のLEDで車内もクール。

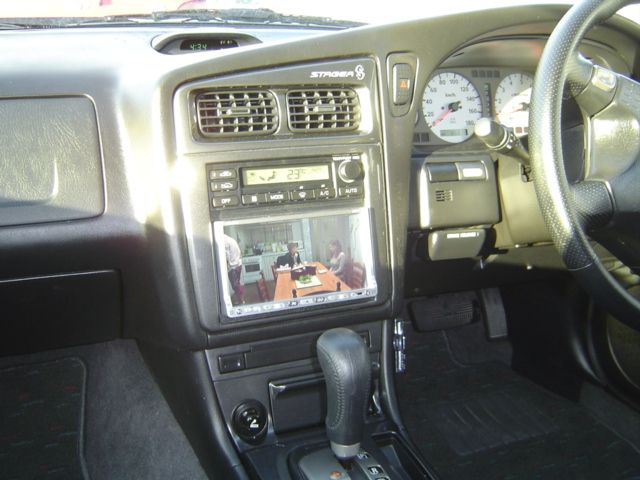

カーナビ本体の設置状態。

ワンセグも綺麗に映っています。

今日も風がきつかったですね…
毎年一回くらい三重県は雪がつもるみたいなのに今年はつもりそうにないです。
一日一日暖かかったり寒かったりの繰り返しです。体調は気をつけないと！

なんとも無責任なタイトルですが…

今のカーナビの主流はやはりHDDカーナビゲーションシステムが圧倒的に多いでしょうが昨年からかなり増えつつあるメモリータイプカーナビ。
２DINタイプ限定で10機種ほどヒットします。
価格や機能面で絞り込み比較してみましょう。

• ケンウッド：MNA-350J
• ECLIPSE：AVN Lite AVN118M
• 三洋電機：MMNAVI NVA-MS1180DT
• 三洋電機：NVA-MS170DT
• 三洋電機：MMNAVI NVA-MS1280DT
• 三洋電機：AV GORILLA NVA-GS1480DT
• 三洋電機：AV GORILLA NVA-GS1580FT
• PIONEER：楽ナビLite AVIC-MRZ088
• クラリオン：スムーナビ NX208
• クラリオン：スムーナビ NX308

以上10機種がノミネートされましたが…

さて、ふるいにかけますよ。。

①モニター画面サイズ
やはり２DINスペースを占領するのですから大画面で表示された方が良いに決まってます。画面が小さい代わりにこんなメリットが…ってのは思いつきませんよね？

×モニターが3.5インチのケンウッド：MNA-350J…安いのは魅力だが　脱落
×モニターが5.8インチの三洋電機：NVA-MS170DT…同じく　脱落
×同じく5.8インチのPIONEER：楽ナビLite AVIC-MRZ088　ブランドは良いけど　脱落

残りは全てワンセグテレビ以上は対応しています。

②ミュージックサーバー機能
次に今HDDカーナビも含めて便利な機能と言えばミュージックサーバー機能。CDを聞くと本体なりカードに録音して以後CDの交換が不要になります。この機能は外せません。

×ECLIPSE：AVN Lite AVN118M　脱落
×三洋電機：MMNAVI NVA-MS1180DT　脱落
共にiPodには対応してるのでiPodを持っている方でそちらをメインにされるのなら良いかもですね。

残りは5機種です。クラリオン2機種に三洋電機3機種ですか…

③DVDビデオの再生
次は再生可能媒体。やはり見る機会は少ないかもしれませんがDVDビデオは見たく無いでしょうか？スキー場での徹夜リフト待ちやお子さんのアンパンマンなど…

×クラリオン：スムーナビNX208が脱落

三洋電機3機種にクラリオン1機種となってしまいましたが…

④販売価格
昨年11月に発売された三洋電機の２DINゴリラ…三洋電機の看板カーナビの名前を冠した「AV　ゴリラ」こう書くとアダルトっぽいので脱落…
とは言いませんが上位機種のAV GORILLA NVA-GS1580FTは地デジフルセグを内蔵しています。言う事無いのですがこの2機種の「AV　ゴリラ」販売価格がまだ高すぎます。
当方で取付込みの価格で言うとHDDナビの普及クラスと同価格帯となります。
なのでこの2機種は脱落です。

×三洋電機：AV GORILLA NVA-GS1480DT
×三洋電機：AV GORILLA NVA-GS1580FT

⑤結果発表
結局残るのは

三洋電機：MMNAVI NVA-MS1280DT
クラリオン：スムーナビ NX308

この2機種になります。
価格的にも機能的にも全く遜色なくどちらを選んでも良いと思いますがただ一つ言うならバックカメラ等のオプション料金が若干クラリオンの方が安いです。

って事で

クラリオン：スムーナビ NX308

にベストオブメモリーカーナビ決定！！

実際何台か取扱を行いましたが操作性も良くメモリーカーナビの特徴でもあるスピードも申し分ありません。
今後のオプションの設置にも対応できます。
サイバーナビやストラーダFクラスと言った高級志向を求めないなら十分に使えて納得出来るカーナビであると言えます。
もちろんサイバーナビやFクラスにはこのナビにないお勧めしたい部分は正直いっぱいありますが…

予算を安く抑えしっかりしたカーナビをお求めならズバリ「お勧め」です。

※数扱うカーナビの中であくまでも個人的視点に見たものです。参考になればと思います。

これも少し以前の作業ですが写真が出てきましたのでご紹介します。
カーナビ本体の設置も同時にしたのですがカーナビ部分の写真がありません…ブログ開始前は写真などたまにしか写しません(今も良く忘れるし写真を撮れない場合もあります)
当時からゆくゆくはホームページ上で施工例の掲載はしなくてはなぁ…と考えていたのですが今のようなブログが無ければずっと施工例は紹介されなかった事でしょう…

マツダのMPVにバックカメラを装着しました。

カメラ本体はクラリオンのCC-2011A
現在の型番ではCC-2013A-Aとなっています。クラリオン製カーナビはクラリオンのバックカメラはそのままカプラーオンでナビに接続できますが他社製のカメラを装着する場合は汎用カメラ用ケーブルCCA-644-500が必要になります。
このような感じで埋め込んでしまいます。純正オプションのバックカメラでもこの位置に装着されています。

真後ろから見た感じです。

この車のような位置にバックカメラを装着できると非常に視認性が良いです。上下左右全て映りますのでバンパー先端ぎりぎりまでバックも可能ですし思わぬ事故の防止にもなります。

HDDよりも容量は少ないながらもHDDよりも遙かにリーズナブルなナビが最近有名メーカーから出そろって来ました。HDDよりも若干機能は落ちるみたいですが操作しやすいをコンセプトに各社工夫されているみたいです。

そこで年末お勧めカーナビの第三弾の締めくくりで格安お勧めカーナビ３連発です。
過ぎゆく2008年に哀悼の意を込めて価格にこだわって見ました。

ナンバーワン格安お勧めは
イクリプス　AVN118M
当店取付費用込み
82008円(税込)

ワンセグチューナー内蔵でCDの再生もOKです。おまけに使いやすいタッチパネルも採用されてますね。オプションでiPodのダイレクト接続やバックカメラの追加も可能です。
メーカーホームページ
イクリプス　メモリーナビ　http://www.fujitsu-ten.co.jp/eclipse/product/memory_navi/avn118m/

ナンバーツーのお勧めは
三洋電機　MMNAVI NVA-MS1180DTに専用リモコン(NVP-RDTV1)をつけて
当店取付費用込み
92008円(税込)
リモコン不要の場合88000円(税込)


こちらはHDDの代わりにSSDを使ったもの。ワンセグももちろん内蔵…三洋と言えばゴリラが有名ですが２DINカーナビも結構出してます。
こちらもiPodの接続やリアビューカメラの接続が可能です。
メーカーホームページ
三洋電機　MMNAVI　http://www.sanyo-car.co.jp/mmnavi/nva-ms1180dt/navi.html

そして最後は
クラリオン　スムーナビNX208にiPod接続ケーブル(CCA-700-500)をつけて
当店取付費用込み
112008円(税込)

こちらもワンセグ内蔵。上記2機種より少し値段が高くなりますがミュージックキャッチャーと呼ばれるミュージックサーバー機能もついていますので…
あとこちらの価格に10000円の追加(合計122008円)でDVD再生対応のNX308もございます。
メーカーホームページ
クラリオンSmoonavi http://www.clarion.com/jp/ja/products/2008/navigation/smoonavi/index.html

購入及び予約にあたって必ずお読み下さい。

• 年内は仕入れ先が年内入荷可能時期までの受付となります。
• 一部輸入車や国産車であってもコンソール分解等特殊車種は追加料金をいただく場合がございます
• 全ての販売価格に車種別の取付キット及び配線キットは含まれておりません
• 記載料金以外にかかるキット等の料金につきましては作業当日に現金でお支払い下さい
• 輸入車は年式によりCANバスアダプターが必要になる場合があります
• ご予約は電話連絡及び当方インサイドホームページ上よりメール送信をお願いします
• ネット販売の特質上「入金」をいただいた時点で予約の確定とさせていただきます
• 通常2時までに入金いただくと翌日もしくは翌々日に入荷いたしますので作業予約は入荷日以降でご指定下さい

尚、今まで一貫しています通り当店で購入された商品が万が一初期不良を起こした場合は取り外し及び再設置等にかかる費用は一切いただきません。但し持込品（新品・中古に関わらず）につきましては完動品であることを前提に取付いたしますので取付不良以外の動作不良は別途通常料金をいただきます。もちろん設置不良に関しては最後まで対応させていただきます。

20年式ダイハツムーブカスタムXにナビゲーションの設置及びサブウーファーとフロントスピーカーの交換作業を行いました。

設置機種

• ナビ：クラリオンSmoonavi(スムーナビ)NX308
• フロントスピーカー：パイオニア　TS-J16A
• サブウーファー：TS-WX11A
• 取付キット：KJ-D75D

純正状態です。専用オーディオになっていますが取付キットを使用することにより汎用２DINスペースが確保出来ますので各種市販のナビゲーションシステムやオーディオシステムを組み込むことが出来ます。この手のタイプは珍しく通常は自動車ディーラーにてオーディオレスパネルの購入が必要となります。またオーディオレスで新車を購入された場合パネルは付属しても中のオーディオステーが付属しない場合もありますのでオーディオレスで購入し後でナビを設置する場合は営業マンに確認をとっておいた方が良いと思われます。

フロントスピーカーの交換にはまずドアの内張をはがします。大抵は数カ所のビスとあとはクリップでとまってますのでバリバリと勢いよくはがします。
純正のスピーカーは各社そうですが本当に音が鳴るだけの「逸品」です。フロントスピーカーを交換するだけで音がくっきりとし非常に良い音になります。

こちらが交換前の純正スピーカー。ビス3本でとめられています。さすがに専用設計だけあって違和感なくスッキリおさまっています。

そしてこちらが交換後のパイオニアTS-J16A見た目も重厚感も違います。ドアの内張に隠れてしまいますがスピーカー交換の有無は車内で音を聞くとハッキリ違いがわかります。

運転席下にパイオニアTS-WX11A　チューンナップサブウーファーと言う部類ですがこれは特にお勧めします。ドンドコうるさいからウーファーはいらないと言う方もおられますが低音がハッキリして音楽にメリハリがつきます。決してドンドコうるさいわけでなく「おいらは低音」と意思表示を持っているように感じる事ができるので音楽がよりくっきりとします。
バッテリー直配線となるためにナビと同時設置で作業工賃は5000円から10000円程度必要となりますが本体が20000円以内で購入できるためリアスピーカーを交換するくらいならこの手のウーファーをお勧めします。

今回GPSアンテナはメーターフード内に設置しました。当方では極力隠せる物は隠せる場合は隠す方針ですので今回は隠せるので隠しました。(笑)
よく隠す場合と隠さない場合の受信感度について聞かれる事があるのですが高度20000㎞から降り注ぐ電波がガラスを突っ切ってアンテナに到達します。金属板で無い限り「無問題」、、あっ、でも一応チェックはします…笑
ちなみにVICSビーコンアンテナは隠すことは出来ません。。

無事にスッキリおさまりました。このNX308はサブウーファーの出力端子もノンフェーダーの出力端子も備えていませんので今回はフロントスピーカーの配線を分岐してウーファーへの入力にあてがいました。Wアンプとなるために少し問題はありますがウーファー付属のリモコンでゲイン調整を行うことでほぼ解決出来る問題と思います。

今回のお客様ははるばる静岡県からおこしいただきました。待ち時間の間に伊勢神宮に行かれたようで赤福餅をかかえてられました。
遠路はるばるありがとうございます。
