スバル　レガシーB4にクラリオン製カーナビMAX-850HDとバックカメラの取付

スバルのレガシーにクラリオン製カーナビMAX-850HDとバックカメラの取付を行いました。
あとエアコン送風口の中央の小物入れが有る部分に7インチのモニターの埋め込みも行います。

設置車両
スバル　レガシーB4
SUBARU Legacy

作業前の純正オーディオパネルです。
下の異形オーディオの部分にクラリオン製カーナビを設置します。
純正のオーディオレスパネルとエアコン操作パネルが必要になります。
上のフタのついている小物入れの部分に7インチモニターをはめ込みます。

まずは純正オーディオの取り外しを行います。
新しいパネルにスイッチ類の移植も必要になります。

バックカメラはトランク部分に取り付けるのですがナンバーを外してしまいます。
封印を破るわけにはいかないので小技を使いナンバーを外します。
今の封印は昔の方法では外れません…
ナンバーを取り外しリアパネルも外してしまいます。

バックカメラはクラリオン製
クラリオン　CC-2018A
クラリオン製のカーナビは直接つなぐことができます。
もちろん他のカーナビにも取付できますしクラリオン製カーナビに汎用バックカメラを取り付けることもできます。
要するにカーナビとバックカメラの組み合わせは基本的に自由です。

バックカメラを取り付けたところ
ちょこっと頭だけ出している感じです

離れて見るとこんな感じです。
目立たないでしょ？
純正よりもさりげなくが当店のモットーです。笑

バックカメラからの映像です。
バックカメラはかなり広角ですのである程度の角度でも広範囲が映ります。
バンパー先端が映っているとバックでぶつけることも無いと思います。

上部小物入れのモニター埋め込みです。
専用品でもないのでワンオフでの埋め込みです。
パネルを切って幅を合わせて角度を付けて取り付けます。
隙間もきちんと埋めてしまいます。

無事にスバル　レガシーにクラリオン製カーナビとバックカメラ　プラス　7インチモニターの取付が終了いたしました。

スバル車の異形オーディオの交換は純正の2DINオーディオパネルが必要になります。
またエアコンの操作パネルも一体式のために同時に購入が必要です。
これらは新車購入時にオーディオレスを指定すると標準で装備されてきますので社外カーナビを設置予定の方は前もってオーディオレスを購入しましょう。

純正オーディオも捨ててしまってはECOに反してしまいますもんね！

Comments: 0
Trackbacks: 0

スバルレガシーにカロッツェリアサイバーナビ AVIC-VH9000とETC、サブウーファー、フロントスピーカーの設置、交換

2009-05-18 (月)
カーナビゲーション関連 | カーナビ設置作業 | スバル
AVIC-VH9000 | ETC | カロッツェリア | サイバーナビ | パイオニア | レガシー

スバル　レガシーにサイバーナビの設置です。
同時にETC車載器の設置、チューンアップサブウーファーの設置、フロントスピーカーの交換を行います。
今回も納車前の新車ですので新車独特の臭いがします…

設置する車はスバル　レガシー
シートにもビニールがかぶったほやほやの新車です。

設置するカーナビは
パイオニア
カロッツェリア　サイバーナビAVIC-VH9000

チューンアップサブウーファー：パイオニア
ETC車載器：パナソニックCY-ET908
フロントスピーカー：パイオニア

純正オーディオの状態です。
通常はオーディオレス車に設置していくのですが今回はオーディオ付きの車です。

まぁ新車でもどんどん分解していきます。
純正オーディオを取り外した状態です。

作業性を考慮してグローブボックス周りも全て外します。
バッテリーからウーファー用電源を取るので外してしまった方が楽です。

ETCは運転席側のヒューズボックスの蓋兼用小物入れ部分に設置するのですがETC設置用の純正パーツが出ていますのでこれを利用します。

純正パーツを利用してETCを設置した状態です。
今回ETC車載器はパナソニックCY-ET908を使用しました。

フロントドア内張を分解したところです。
純正スピーカーを外しパイオニアのスピーカーに交換します

ツィーターはこのような感じで設置します

助手席下にチューンアップウーファーを設置します。
これはディーラーからの指示なのですが運転席側はパワーシートのために物理的にも困難かな？と思われます。

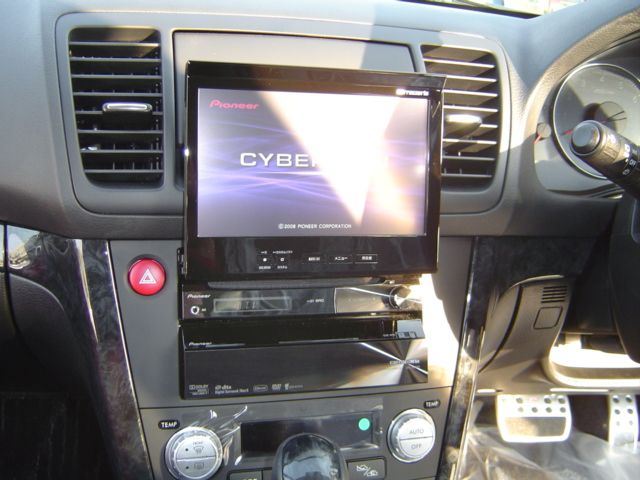

無事にサイバーナビの設置が完了し起動も問題無く終了…

サイバーナビの地デジはいつ見ても綺麗です。

P.S
今月は全く更新出来てませんね…この記事を書いたのは一ヶ月ほど前ですが写真をアップしてなかったので今頃の公開です…
